GHXZ108/108变频串联谐振试验装置
GHXZ-108KVA/108KV变频串联谐振试验装置主要针对35KV以下电缆及变压器的交流耐压试验,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介

产品概述

GHXZ-108KVA/108KV变频串联谐振试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成; 主要针对35KV以下电缆及变压器的交流耐压试验,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试对象

1. 35kV/240mm2电缆1km交流耐压试验,电容量≤0.1805μF,试验频率为30-300Hz,试验电压52kV。
2. 35kV/20000KVA变压器交流耐压试验,电容量≤0.02μF,试验频率为30-300Hz,试验电压68kV。

功能特点

1. 装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作,以保护式品。
2. 配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用。
3. 装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度,工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
4. 大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置,试验结果可保存、打印、上传、回查等。
5. 装置自动扫频时频率起点可以在规定范围内任意设定,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6. 采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。

技术参数

工作环境
环境温度       -15℃ –45℃
相对湿度 ≤90%RH
海拔高度 ≤2500米
装置主要技术参数及功能
额定容量                                                 108kVA
输入电源 380V电压,频率为50Hz
额定电压    108kV;54kV
额定电流 1A;2A
工作频率 30-300Hz
波形畸变率 输出电压波形畸变率≤1%
工作时间 额定负载下允许连续60min
温升 额定负载下连续运行60min后温升≤65K
品质因素 装置自身Q≥30(f=45Hz)
保护功能 对被试品具有过流、过压及试品闪络保护
测量精度 系统有效值1.5级
激励变压器
额定容量    6kVA
输入电压 380V,单相
输出电压 3kV
结构 干式
重量 约30kg

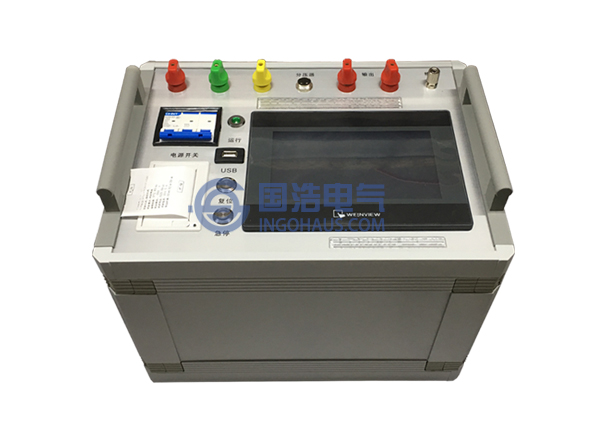

变频电源
额定输出容量             6kW
工作电源 380V,工频
输出电压 0–400V,单相
额定输入电流 15A
额定输出电流 15A
电压分辨率      0.01kV
电压测量精度 0.5%
频率调节范围 30–300Hz
频率调节分辨率 ≤0.01Hz
频率稳定度 0.1%
运行时间 额定容量下连续60min
噪声水平 ≤50dB

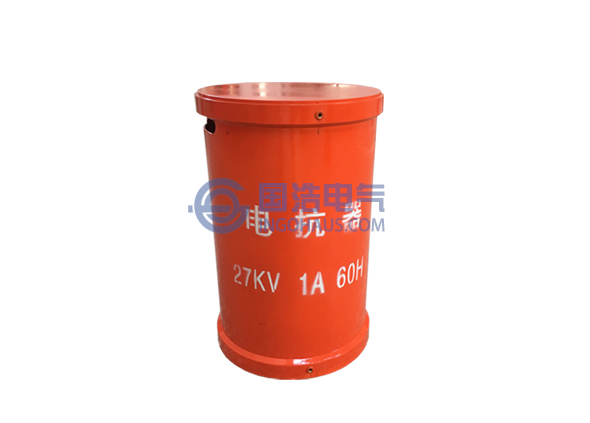

高压电抗器
额定容量         27kVA
额定电压 27kV
额定电流 1A
电感量 114H/单节
品质因素          Q≥30 (f=45Hz)
结构 干式
重量 约45kg

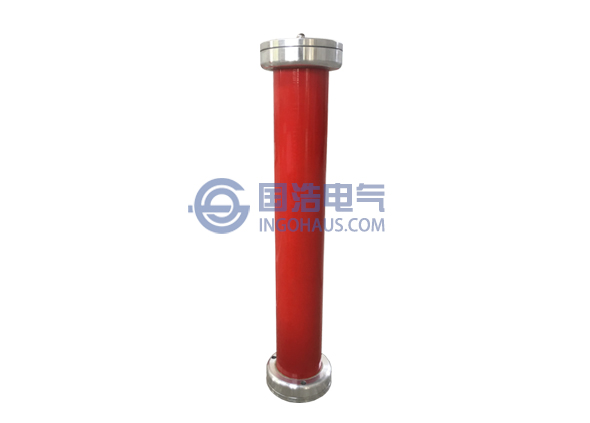

电容分压器
额定电压 110kV
高压电容量 1000pF
介质损耗 tgσ≤0.5%
分压比 1000:1
测量精度 有效值1.5级
重量 约5kg

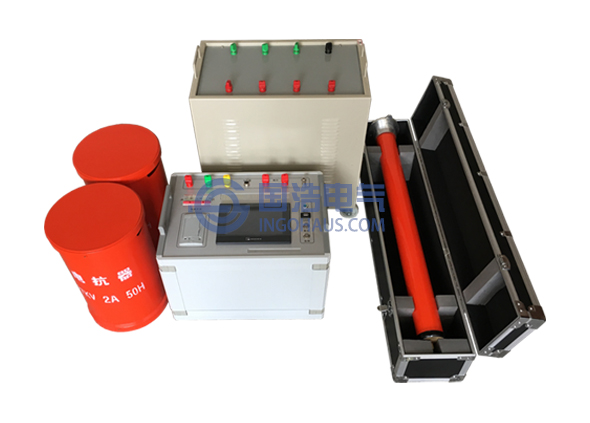

标准配置

GHBP-6kW/0.38kV变频电源 一台
JLB-6kVA/3kV/0.4kV激励变压器 一台
DK-27kVA/27kV高压电抗器 四台
FRC-110kV/1000pF电容分压器 一套
配套连接线 一套
出厂试验报告 一份
使用说明书 一份
合格证保修卡 一张

注意:产品详细信息以实物为准,具体型号参数请参考说明书,请购买前与销售人员进行确认,如需定制参数欢迎咨询。TEL:0514-82881249
