GHR6320三通道变压器直流电阻测试仪
GHR6320直流电阻测试仪集三相测试(Yn,Y,△)和消磁功能于一体,是快速测量大型电力变压器直流电阻的理想设备。一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集三相测试(Yn,Y,△)消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。

性能特点

1. 对于星型接法且具有中性点引出线的绕组测试,仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻,节省测试时间。且先测试A0相的数据,再三相同时测试,解决了三相同时测试时中性点引出线电阻不能测试的问题,使测试数据更接近单相测试值。
2. 对于Y型和△型的绕组测试,仪器可进行三相自动测试,并折算出三相不平衡率。
3. 仪器具有消磁功能,减小大电流测试时变压器剩磁大的危害。
4. 仪器具有反电动势保护、断线保护、断电保护等多种保护功能。
5. 仪器测量范围宽,最高可达200Ω,精度高。
6. 不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据200条;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。
7. 热敏打印机打印功能,快速、无声。
8. 体积小、重量轻,方便携带使用。

技术参数

1. 量程
    单相:  20 A          0.500mΩ~1.000Ω         10A        1.000mΩ~2.000Ω
                5A             0.00mΩ~4.000Ω            1A         100.0mΩ~20.00Ω
                0.1A          1.000 Ω~200.0Ω
    三相: 10A+10A   1.000mΩ~0.800Ω          5A+5A  10.00mΩ~1.600Ω
                 1A+1A      100.0mΩ~8.000Ω
2. 准确度:±(读数×0.2%+2字)
3. 分辨率:0.1uΩ
4. 工作电源:AC220V±10%, 50/60Hz
5.  使用温度:-10℃~50℃
6. 相对湿度:<90%,不结露
7. 仪器体积:410×290×220mm
8. 仪器重量:8.7Kg(不包括测试线)

注意事项

1. 在无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。
2. 在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。
3. 在高压端子测试过程中,变压器中压和低压端必须开路。

标准配置

变压器直流电阻测试仪主机 一台
测试线(12米) 四条(黄绿红黑)
三芯电源线 一条
接地线 一条
保险管(5A) 三支
打印纸 二卷
测试报告 一份
装箱单 一张
使用说明书 一本
合格证/保修卡 一张

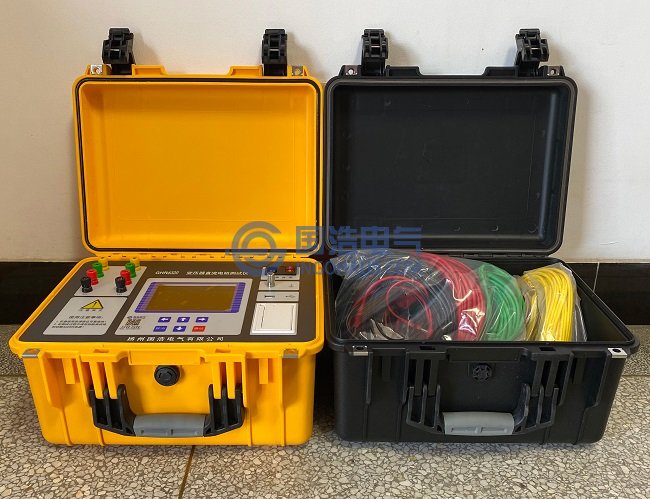

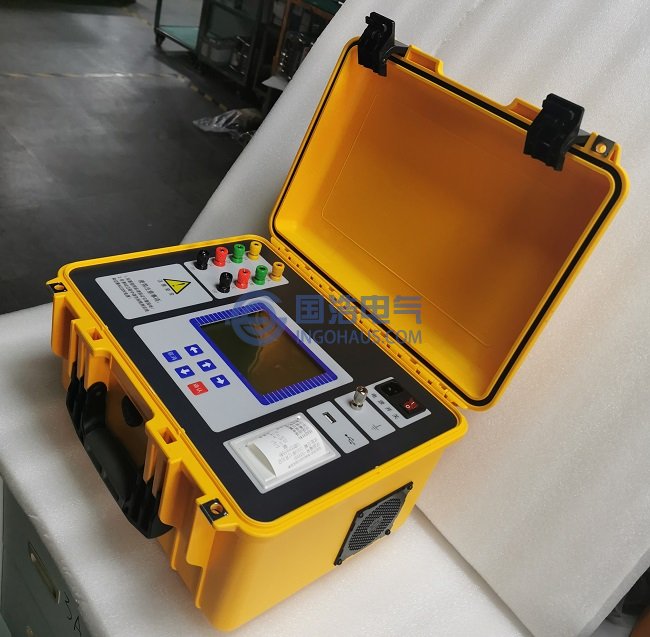

产品实拍

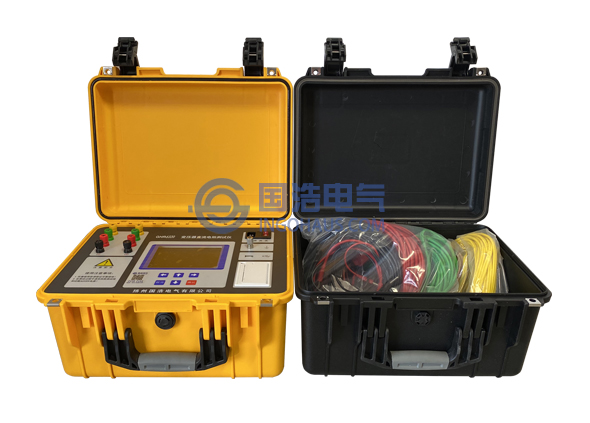

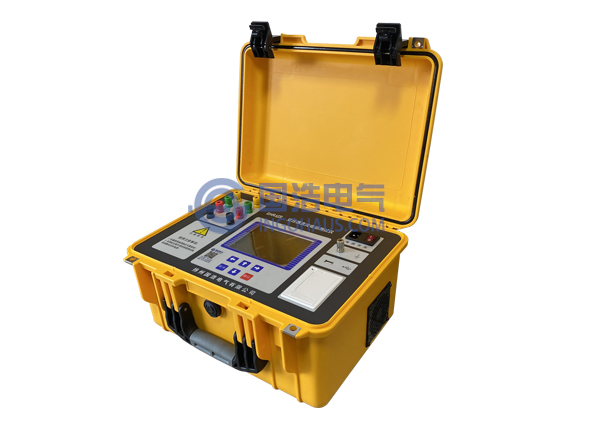

GHR6320三通道变压器直流电阻测试仪
GHR6320三通道变压器直流电阻测试仪实拍

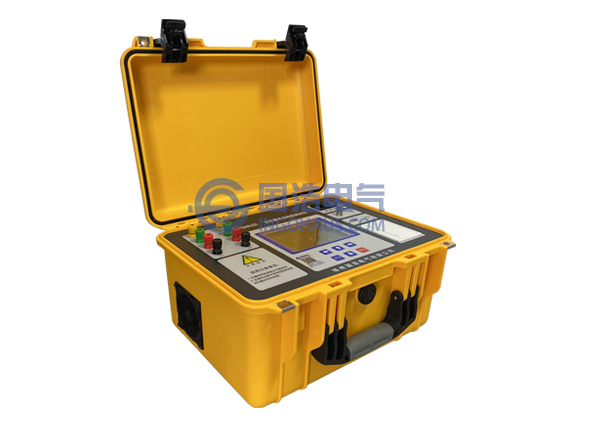

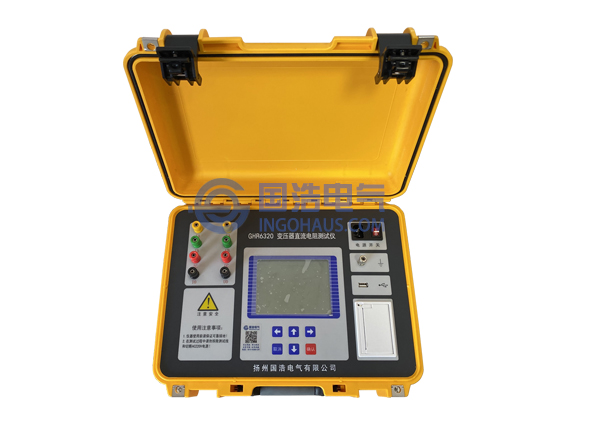

GHR6320三通道变压器直流电阻测试仪
GHR6320三通道变压器直流电阻测试仪实拍
注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
