振荡波检测技术的原理

发布时间:2022-02-22 01:19:34人气:

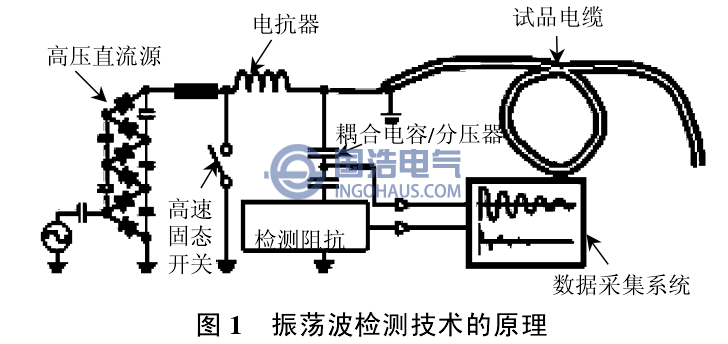

振荡电压波测试方法的基本原理是利用电缆等值电容与外接电感、回路直流电阻构成的LCR欠阻尼振荡电路。振荡波检测系统的构成如图1所示,包括高压直流源、无晕电抗器、高速固态开关、局部放电及电压检测系统,数据采集系统、试品电缆等。工作过程分为2个阶段:一是直流充电阶段,在图1中,高速固态实时开关断开,高压直流源通过无晕电抗器对试品电缆充电,在试品电缆的芯线和接地层之问累积静电荷;二是振荡电压生成及局部放电检测阶段。图1中,高速固态开关瞬问闭合,电缆芯线上储存的正电荷与外皮中的负电荷发生中和,电缆等值电容与电抗器电感、直流电阻形成LCR欠阻尼振荡回路,在试品电缆芯线及接地层之问产生近似于工频的阻尼振荡电压,激发出电缆绝缘缺陷处的局部放电信号,基于脉冲电流方法进行检测。

震荡波检测技术的原理
