GHR2020S三相变压器直流电阻测试仪
GHR2020S直流电阻测试仪集助磁法测试、三相测试和消磁功能于一体,是测量大型电力变压器直流电阻的理想设备。一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了GHR2020S三相变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试(Yn,Y,△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。

性能特点

1. 对于星型接法且具有中性点引出线的绕组测试,仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻,节省测试时间。且先测试A0相的数据,再三相同时测试,解决了三相同时测试时中性点引出线电阻不能测试的问题,使测试数据更接近单相测试值。
2. 仪器采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观。
3. 对于Y型和▲型的绕组测试,仪器可进行三相自动测试,并折算出三相不平衡率。
4. 仪器具有助磁法测试和消磁功能,满足现场试验多种需求。
5. 仪器具有反电动势保护、断线保护、断电保护等多种保护功能。
6. 仪器测量范围宽,最高可达200Ω,精度高。
7. 一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。
8. 不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据200条;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。
9. 热敏打印机打印功能,快速、无声。
10. 体积小、重量轻,方便携带使用。

技术参数

1. 量程
    单相:  20 A       0.500mΩ~1.000Ω             10A        1.000mΩ~2.000Ω
                 5   A      10.00mΩ~4.000Ω              1 A         100.0mΩ~20.00Ω
                 0.1A      1.000 Ω~200.0Ω
    三相:  10A + 10A   1.000mΩ~0.800Ω        5 A + 5 A       10.00mΩ~1.600Ω
                 1 A + 1 A     100.0mΩ~8.000Ω        0.1A+0.1A     1.000 Ω~80.00Ω
2. 准确度:±(读数×0.2%+2字)
3. 分辨率:0.1uΩ
4. 工作电源:AC220V±10%, 50/60Hz
5. 使用温度:-10℃~50℃
6. 相对湿度:<90%,不结露
7. 仪器体积:400×315×223mm
8. 仪器重量:8.7Kg(不包括测试线)

注意事项

1. 在无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。
2. 在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。
3. 在高压端子测试过程中,变压器中压和低压端必须开路。

产品实拍

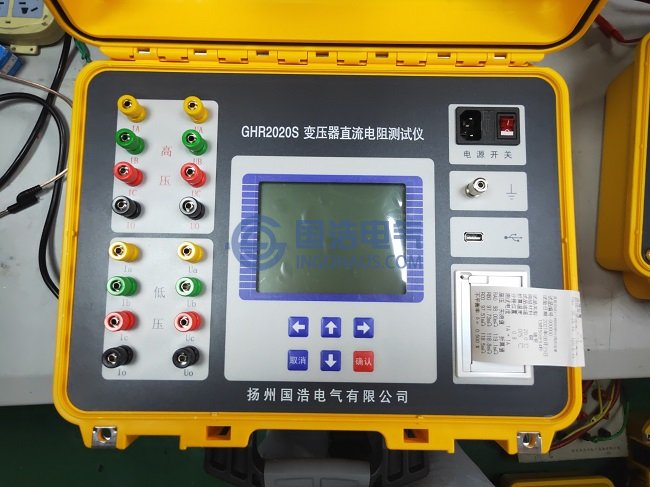

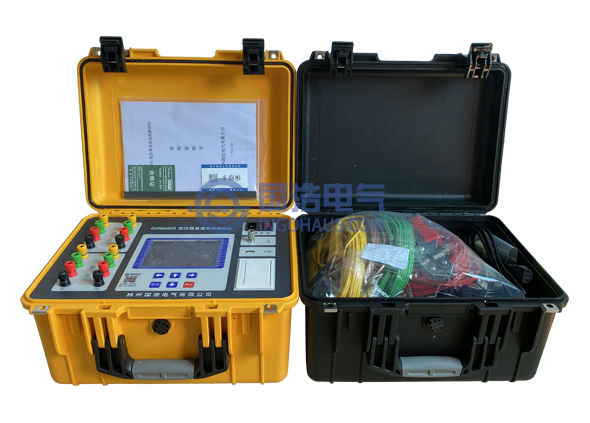

GHR2020S三相变压器直流电阻测试仪实拍

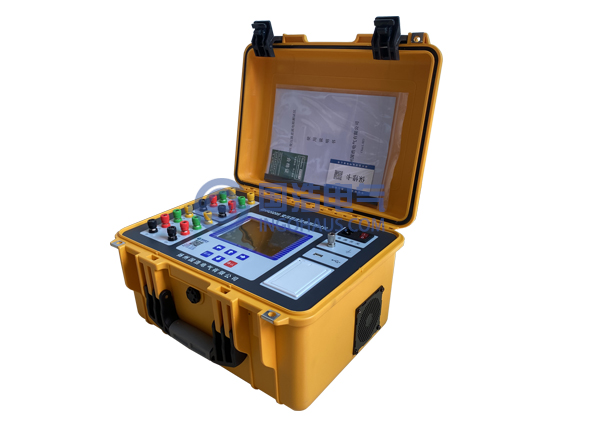

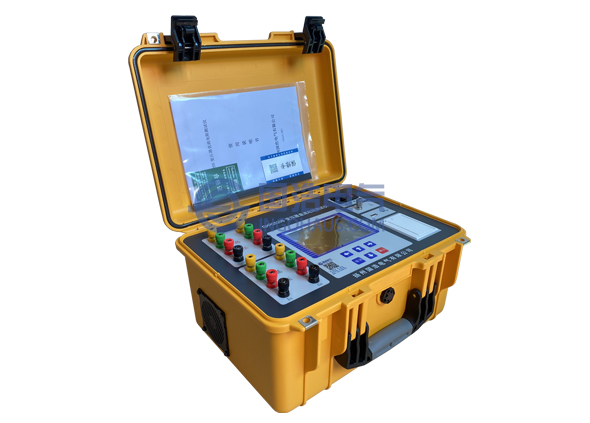

GHR2020S三相变压器直流电阻测试仪实拍

标准配置

测试仪主机 一台
测试线(15米) 四条(黄绿红黑)
测试线(10米) 四条(黄绿红黑)
三芯电源线 一条
接地线(3.5m) 一条
保险管(5A) 三支
打印纸 二卷
测试报告 一份
装箱单 一张
使用说明书 一本
合格证/保修卡 一张

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
