GHWD80C变压器绕组变形测试仪
GHWD80C变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器,频响法三相自动测试,测量速度快,频率精度高。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

GHWD80C变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器,电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击,在短路电流产生的强大电动力作用下,变压器绕组可能失去稳定性,导致局部扭曲、鼓包或移位等永久变形现象,这将严重影响变压器的安全运行。按国家电力行业标准DL/T911-2016采用频率响应分析法测量变压器的绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器绕组可能发生的变形情况。(频响法三相自动测试)

性能特点

1. 采用扫频法对变压器绕组特性进行测量,不对变压器吊罩、拆装的情况下,通过检测各绕组的幅频响应特性,对6kV及以上变压器,准确测量绕组的扭曲、鼓包或移位等变形情况。
2. 测量速度快,对单个绕组测量时间2分钟以内,并可以实现三相自动测试。
3. 频率精度非常高,精度高于0.001% 。
4. 数字化频率合成,频率稳定性更高。
5. 5000V电压隔离、充分保护测试电脑安全。
6. 可同时加载9条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
7. 分析软件功能强大,软件、硬件指标满足DL/T911-2016标准。
8. 软件管理人性化、智能化程度高,设置好参数后,只需按一个键便可完成所有测量工作。
9. 软件界面简洁直观,分析、存储、报告导出、打印等菜单一目了然。

技术参数

1. 测量速度:单相绕组1分钟-2分钟
2.
输出电压:Vpp-25V,测试中自动调整
3. 输出阻抗:50Ω
4. 输入阻抗:1MΩ (响应通道内置50Ω匹配电阻)
5.
扫频范围: 10Hz-2MHz
6. 频率精度: 0.001%
7. 扫频方式:线性或对数,扫频间隔和点数可任意设置
8. 曲线显示:幅频曲线
9. 测量动态范围宽:-120dB~20dB
10. 供电电压:AC220V±10%
11. 主机重量:3.8kg
12. 主机体积:272mm*258mm*95mm

标准配置

主控测量单元 1台
专用测试电缆 1套
电源线 1根
接地线 1根
使用说明书 1份
出厂检测报告 1份
合格证 1张
装箱清单 1份
保修卡 1张

产品实拍

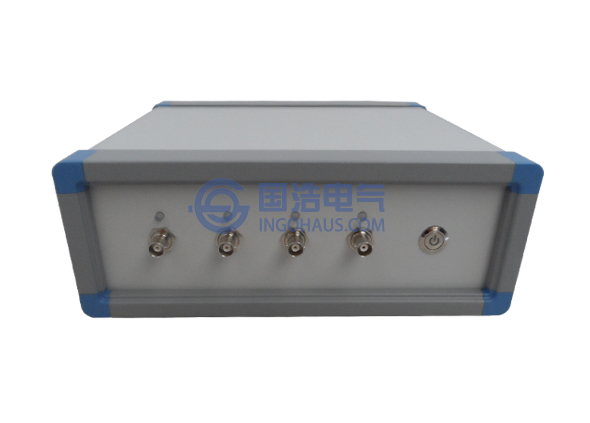

GHWD80C变压器绕组变形测试仪实拍
GHWD80C变压器绕组变形测试仪实拍

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
