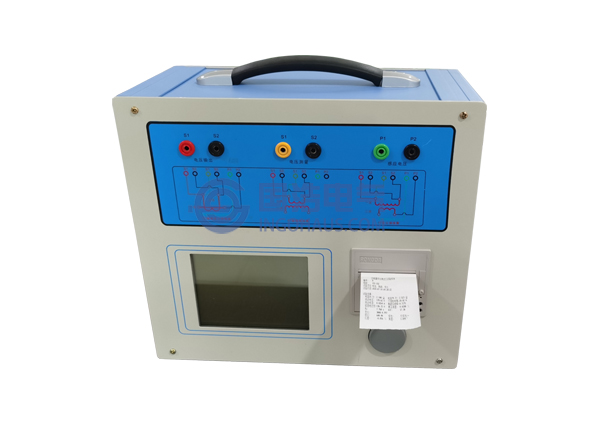

GHCD200变频互感器综合测试仪
GHCD200变频互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高,是电力行业用于互感器的专业测试仪器。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介

产品概述

GHCD200变频互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高,是电力行业用于互感器的专业测试仪器。(电压法)

功能特点

1. 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、等测试。
2. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3. 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4. 基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。
5. 界面友好美观,全中文图形界面。
6. 装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。
7. 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
8. 易于携带,装置重量<8.2Kg。

技术参数

测试用途                                      保护类CT、计量类CT、保护类PT
输出 0~180Vrms,12Arms,36A(峰值)
电压测量精度 ±0.2%
CT变比测量 范围                    1~40000
精度 ±0.2%
PT变比测量 范围 1~40000
精度 ±0.1%
相位测量 精度 ±3min
分辨率 0.3min
二次绕组电阻测量 范围 0~300Ω
精度 1%±1mΩ
交流负载测量 范围 0~1000VA
精度 1%±0.1VA
输入电源电压 AC220V±10%,50Hz
工作环境 温度:-10℃~50℃,  湿度:≤90%
尺寸 340mm×296mm×174mm
重量 8.2kg

产品实拍

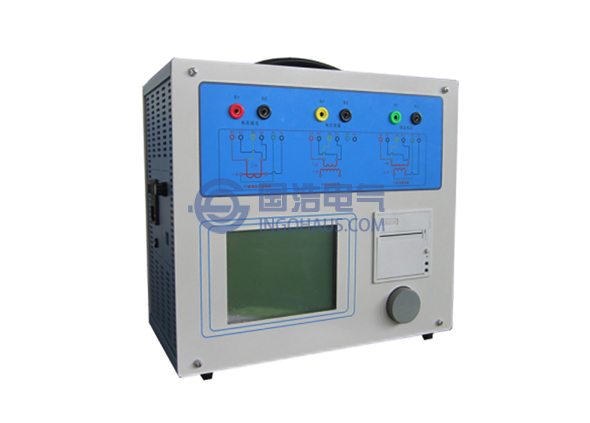

GHCD200变频互感器综合测试仪实拍

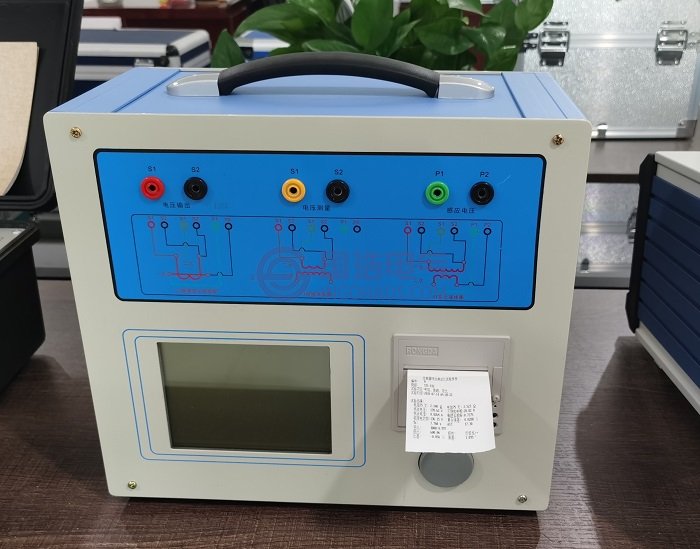

GHCD200变频互感器综合测试仪实拍

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
