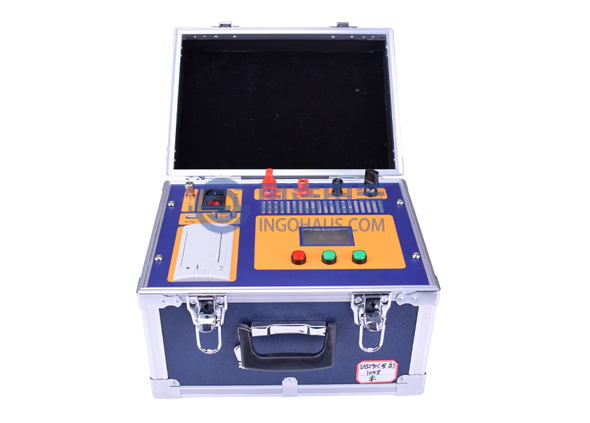

GHHL100回路电阻电阻测试仪
GHHL100回路电阻测试仪用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等;仪器采用100A恒流输出,测试电流可选,测试时间可选,满足用户的不同需求。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

按新电力设备预防性试验规程要求,各种开关设备的导电回路电阻测试,其测试电流不得小于100A,连续电流时间不得少于一分钟,对此,我公司设计开发出新一代回路电阻测试仪系列产品,其适用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等。GHHL100回路电阻测试仪是采用100A恒流输出,最高输出电压达10V(为常规仪器的3~5倍),可采用截面较细的测试线,减轻了现场测试人员的劳动强度。高分辨率图形点阵液晶显示,本机大容量存储,并且附带打印机和USB接口,方便用户对测试数据的后续处理,适用于不同的工作环境。

性能特点

1. 仪器输出电流大,测试电流可选,测试时间可选,满足用户的不同需求。
2. 仪器具有多种操作故障提示,功率源运行提示,完善的保护电路,可靠性强。
3. 仪器装有打印机,可随时打印测试数据。
4. 仪器具有实时时钟,并可连同测试记录一起保存、打印,方便用户保存、查阅。
5. 仪器内部可以永久存储测试数据250条(可扩展),也可以使用优盘存储数据,方便用户导入电脑进行后续处理,并带有RS232接口。
6. 仪器具有适用温度宽,精度高,防震,抗干扰,体积小,重量轻,携带方便等特点。

技术参数

1. 测试电流:100A
2. 测试时间:自动、20s、30s、40s、50s、60s
3. 测试范围:100A: 0~29.99mΩ
4. 准 确 度:±(读数×0.5%+2个字)
5. 分 辨 率:0.01μΩ(最高)
6. 工作电压:AC220V±10%
7. 工作温度:-10℃~50℃;工作湿度:0~80%
8. 净    重:9kg
9. 外形尺寸:330mm×255mm×230mm

注意事项

1. 在测试过程中,当仪器输出大电流时(即蜂鸣器鸣叫时),切不可拆除测试线,以免发生事故。
2. 使用一分钟测试较频繁时,仪器功率源会因过热而停止源输出,此时应暂停一段时间,使仪器冷却后即可继续测量。
3. 仪器故障与维修
(1)接通电源线,打开开关,仪器无显示。
   A:保险丝熔断,需更换保险丝。
   B:电源线故障,需更换电源线。
(2)开始测量后,仪器显示“测试线故障”或“电源开路”。
   A:测试回路不通,重新把各个接线端子接牢。
   B:测试钳与试品接触不良,重新连接试品并用力摩擦接触点。

标准配置

回路测试仪主机 一台
100A型测试线红色 一条
电压测试线红色 一条
100A型测试线黑色 一条
电压测试线黑色 一条
三芯电源线 一条
接地线 一条
保险管(8A) 三支
说明书 一本
测试报告 一份
合格证/保修卡 一张
装箱单 一份

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
