GHHX510远程无线高压核相仪
GHHX510远程无线高压核相仪用于两条高压线路并网或环网核相,也可以用于远程(远距离)核相,确定相序颜色与相序名称是否一致。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

GHHX510远程无线高压核相仪用于两条高压线路并网或环网核相,也可以用于远程(远距离)核相,确定相序颜色与相序名称是否一致。仪器适合5V~220kV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。
仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点。并且采用GPS授时技术,两台(或多台)仪器可以相隔几百公里核相。

工作原理

仪器由甲、乙两机组成,甲、乙两机可单独使用进行近程核相。近程核相时X和Y发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。
甲乙两机同时使用可进行远程核相。远程核相仪时两个Y发射器分别将测量数据发送给两台接收主机,主机由GPS授时后同步测量,计算两台主机相位差值即为两线路相位差值,判断两线路同异相。

技术参数

1. 相位差准确度:误差≤5°
2. 频率准确度:±0.1HZ
3. 可跨电压测量范围为5V~220kV
4. 发射器和接收主机的最大传输视距约100米
5. 远程核相时两个GPS主机的距离为0.3公里~800公里
6. 真人语音提示测量结果和操作步骤
7. 3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果,显示GPS卫星颗数,GPS授时状态和时间等信息
8. 连续1小时无操作自动关机
9. 发射器和接收主机均内置可充电锂电池,配置5V充电器
10. 主机内置18650锂电池,电池容量为2500mAH。发射器内置14430锂电池,电池容量为450mAH
11. 高压测量时泄漏电流<10uA
12. 发射器工作功耗<0.1W,接收主机工作功耗<0.3W
13. 工作环境:-35℃--- +45℃ 湿度≤95%RH
14. 整机重量:约7.5KG
15. 仪器包装尺寸:长56cm*宽26cm*高13cm*2个

安全事项

1. 现场测试时,应按电力部门高压测试安全距离标准进行操作。
2. 标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时,请使用长度大于3米的绝缘杆。
3. 核相操作时,手持位置不要超过绝缘杆手柄位置。

注意:发射器使用3.7V可充电锂电池,请不要更换其他电池。

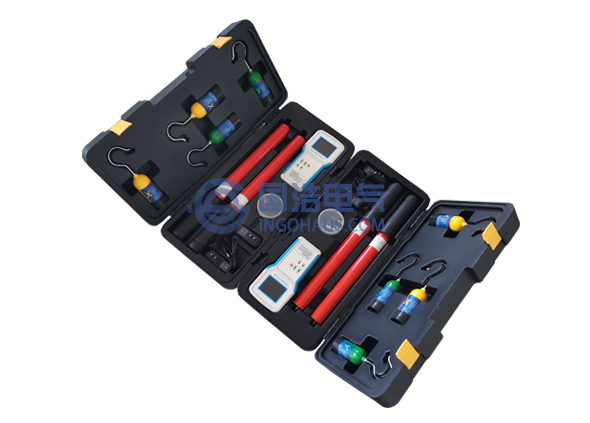

标准配置

塑料机箱     2个
接收主机  2个
X发射器                         2对
Y发射器 2对
伸缩式绝缘杆(3米) 4根
尖头端子 4个
充电器(5V/1A) 4个
自检测试线 4条
接地线 4条
说明书 1份
出厂检验报告 1份
合格证/保修卡 1份

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
