产品概述

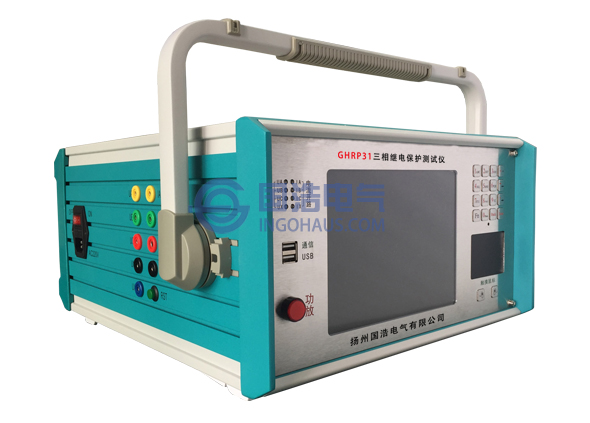

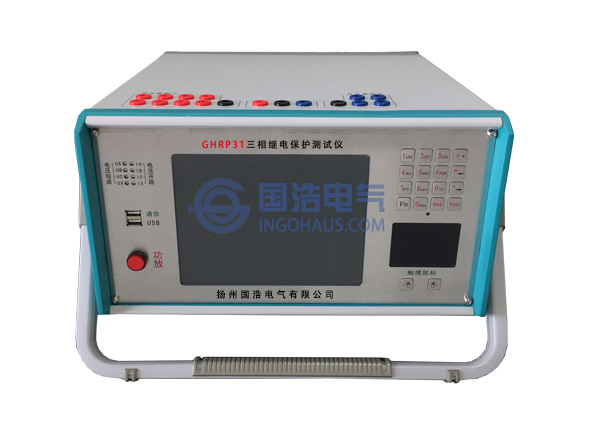

GHRP31系列微机继电保护测试仪是扬州国浩电气有限公司在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该三相微机继电保护测试仪采用高性能工控机作为控制微机,直接运行Windows操作系统,装置面板带有8.4"TFT真彩色LCD显示器、触摸板鼠标和优化键盘,不用外接鼠标或键盘就可直接使用。装置背板设有USB口、通信口等,可方便地进行数据存取、数据通信和进行软件升级等。该三相微机继电保护测试仪在试验的全过程及试验结果均在LCD显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。操作控制由触摸板和面板键盘进行。操作简单方便,只需简单的计算机知识,极易掌握。三相微机继电保护测试仪是继电保护运维工作者不可多得的“好帮手”。
2. 高性能主机:该三相微机继电保护测试仪输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
3. 操作系统:三相微机继电保护测试仪内置高性能工控机,WindowsXP经典操作系统,软件全中文界面(英文可定制)。系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
4. 内置软件:开机即可自动启动软件,软件具有自较准功能,多种试验一键启动,设置非常简单,可完成各种自动化程度高的大型复杂继电保护装置校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据、显示矢量图、联机打印报告等。
5. 结构设计:整机采用工业级不锈钢机箱,面板采用金属拉丝设计,8.4寸彩色高清液晶显示屏(分辨率800×600),工业级不锈钢金属键盘,高敏感触摸鼠标,高效金属接插件,三相微机继电保护测试仪面板设有2个USB通信口,可方便地进行PC联系、数据存取、数据通信和进行软件升级,同时面板还具有一键功放及测试电流电压指示灯。
6. 卓越功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能稳定卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程波形平滑优良(既保证了小电流的精度,又保证了大电流的稳定)。
7. 联机接口:装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信;支持外接笔记本电脑或台式机进行操作。
8. 同步试验:具备GPS同步试验功能。可内置GPS同步卡(选配)实现两台测试仪异地进行同步对调试验。
9. 独立电源:装置设有一路110V(1A),220V(0.6A)专用可调直流电源输出。以提供给需要直流工作电源的继电器或保护装置使用。也可作为标准电压源。
10. 保护功能:合理的散热结构设计,硬件保护措施可靠完善,该微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
11. 其它优点:采用了大量高科技精心设计的超轻小型结构,装置体积小、重量轻、功能全、携带方便,开机即可工作。
2.直流电流源
3.交流电压源
4.直流电压源
5.开关量端子
6.其他
注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认。TEL:0514-82881249
功能特点
1. 输出功能:三相微机继电保护测试仪具有标准4相电压3相电流输出,可进行各种组合输出方便进行各种类型保护装置试验工。每相电压可输出125V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。2. 高性能主机:该三相微机继电保护测试仪输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
3. 操作系统:三相微机继电保护测试仪内置高性能工控机,WindowsXP经典操作系统,软件全中文界面(英文可定制)。系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
4. 内置软件:开机即可自动启动软件,软件具有自较准功能,多种试验一键启动,设置非常简单,可完成各种自动化程度高的大型复杂继电保护装置校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据、显示矢量图、联机打印报告等。
5. 结构设计:整机采用工业级不锈钢机箱,面板采用金属拉丝设计,8.4寸彩色高清液晶显示屏(分辨率800×600),工业级不锈钢金属键盘,高敏感触摸鼠标,高效金属接插件,三相微机继电保护测试仪面板设有2个USB通信口,可方便地进行PC联系、数据存取、数据通信和进行软件升级,同时面板还具有一键功放及测试电流电压指示灯。
6. 卓越功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能稳定卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程波形平滑优良(既保证了小电流的精度,又保证了大电流的稳定)。
7. 联机接口:装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信;支持外接笔记本电脑或台式机进行操作。
8. 同步试验:具备GPS同步试验功能。可内置GPS同步卡(选配)实现两台测试仪异地进行同步对调试验。
9. 独立电源:装置设有一路110V(1A),220V(0.6A)专用可调直流电源输出。以提供给需要直流工作电源的继电器或保护装置使用。也可作为标准电压源。
10. 保护功能:合理的散热结构设计,硬件保护措施可靠完善,该微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
11. 其它优点:采用了大量高科技精心设计的超轻小型结构,装置体积小、重量轻、功能全、携带方便,开机即可工作。
技术参数
1.交流电流源单相电流输出(有效值) | 0--40A/相,精度:0.2% ±5mA |
三相并联输出(有效值) | 0--120A/三相同相位并联输出 |
相电流长时间允许工作值(有效值) | 10A |
每相最大输出功率 | 420VA |
三相并联电流最大输出功率 | 1000VA |
三并电流最大输出允许工作时间 | 10s |
频率范围 | 0--1000Hz,精度0.01Hz |
谐波次数 | 2--20次 |
相位 | 0--360°,精度0.1° |
直流电流输出 | 0--±20A/相,精度:0.2% ±5mA |
单相电压输出(有效值) | 0--125V/相,精度:0.2% ±5mV |
线电压输出(有效值) | 0--250V |
相电压/线电压输出功率 | 75VA/100VA |
频率范围 | 0--1000Hz,精度:0.001Hz |
谐波次数 | 2--20次 |
相位 | 0--360°,精度:0.1° |
单相电压输出幅值 | 0--±150V,精度:0.2% ±5mV |
线电压输出幅值 | 0--±300V |
相电压/线电压输出功率 | 90VA/180VA |
开关量输入端子 | 8对 |
空接点 | 1--20mA,24V 装置内部有源输出 |
电位翻转 | 无源接点:低阻短接信号 |
有源接点:0-250V DC | |
开关量输出端子 | 4对,空接点,遮断容量:110V/2A,220V/1A |
时间范围 | 1ms--9999s,测量精度:1ms |
体积重量 | 体积 460 (mm)×250 (mm)×580 (mm),约27Kg |
电源 | AC220V±10%,50Hz,10A |
标准配置
继电保护测试仪主机 | 一台 |
高强度铝合金主机包装箱 | 一只 |
测试线包 | 一个 |
电流测试线 | 一包 |
电压及开关量测试线 | 一包 |
电源线 | 一根 |
USB连接线 | 一根 |
程序光盘 | 邮件发送 |
10A和2A保险管 | 各二个 |
合格证/保修卡 | 一张 |
出厂检定报告 | 一份 |
使用说明书 | 一份 |
