GHRP403三相继电保护测试仪
GHRP403三相继电保护测试仪内置工控微机,采用新型手提式超轻小型结构,重量低至18KG,具有标准的四相电压,三相电流输出,输出性能卓越,保护功能完善,操作简便。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

GHRP403系列微机继电保护测试仪是扬州国浩电气有限公司在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该三相微机继电保护测试仪采用高性能工控机作为控制微机,直接运行Windows操作系统,800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。操作控制由触摸板和面板键盘进行。操作简单方便,只需简单的计算机知识,极易掌握。三相微机继电保护测试仪是综合了多专业的先进科技成果,兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

功能特点

1. 标准的4相电压3相电流输出:具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
2. 单机操作方便:单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
3. 双操作方式,联接电脑运行:通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4. 软件功能强大:可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
5. 开关量接点丰富:10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
6. 大屏幕TFT显示屏:本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
7. 自我保护:采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
8. 具有独立专用直流电源输出:装置设有一路110V 及 220V专用可调直流电源输出。
9. 性价比高:属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

技术参数

1. 交流电流输出
输出精度
≤0.5A   ±2mA    >0.5A   0.2%
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长时间允许工作值(有效值)  10A
相电流最大输出功率  420VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20 次
2.直流电流输出
输出精度                                             0.5级
电流输出  0~±10A / 每相,0~20A /两相叠加
最大输出负载电压 20V
3. 交流电压输出
输出精度 0.2级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
4. 直流电压输出
输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~320V
相电压/线电压输出功率 70VA / 140VA
5. 开关量及时间测量
开关量输入(10路)                                                        空接点:   1~20mA,24V
  电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
开关量输出(8对) DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围0.1ms ~ 9999s    测量精度0.1mS
6. 体积重量
外形尺寸                              400×300×180mm³
单机重量 18kg
供电电源 AC 220V±10%,50/60Hz
环境温度
-10℃ ~ +50℃

标准配置

GHRP403三相继电保护测试仪主机 1台
专用测试线包 1包
U盘(系统文件、上位机软件) 1个
专用主机铝合金包装箱 1个
保险管 若干
通讯线 1根
使用说明书 1本
保修卡/合格证 1张

细节实拍

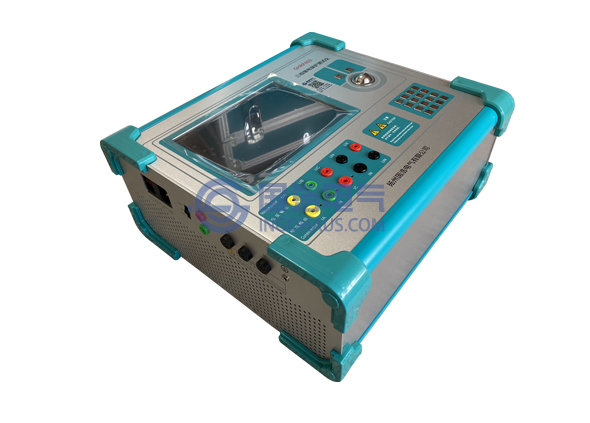

GHRP403三相继电保护测试仪实拍1

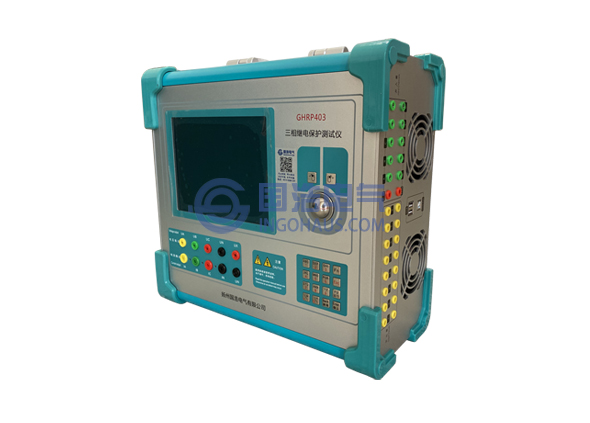

GHRP403三相继电保护测试仪实拍1

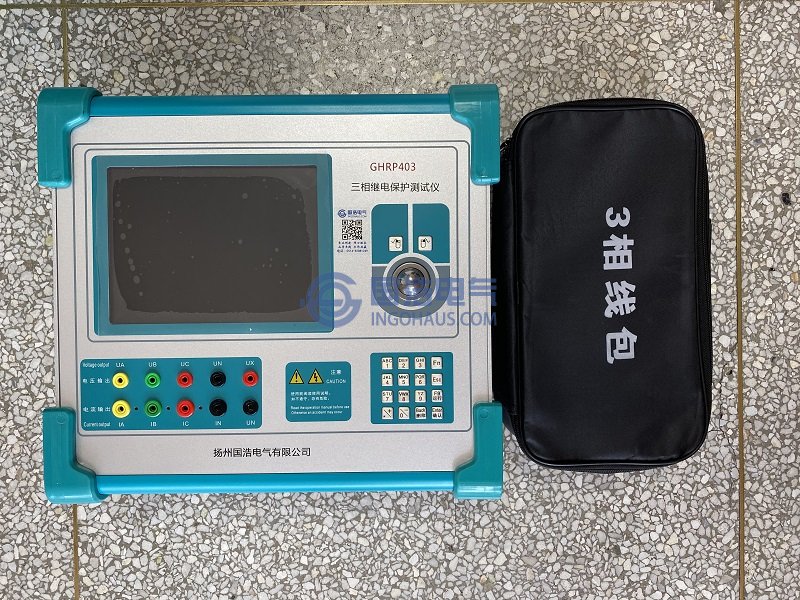

GHRP403三相继电保护测试仪实拍1

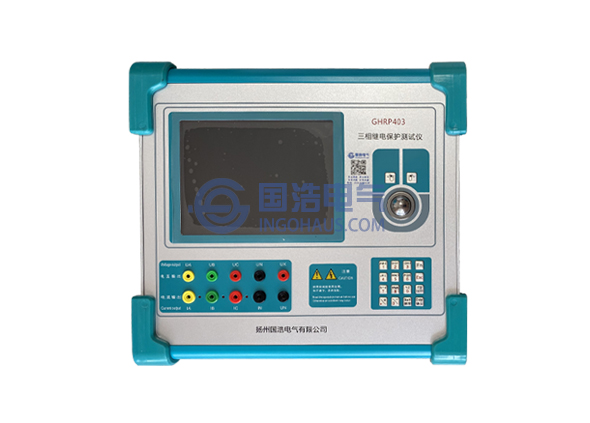

GHRP403三相继电保护测试仪实拍2

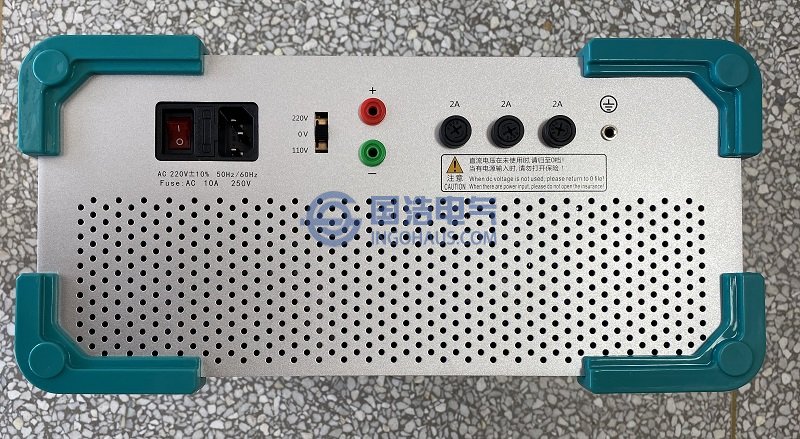

GHRP403三相继电保护测试仪实拍3
GHRP403三相继电保护测试仪实拍3

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
