产品概述

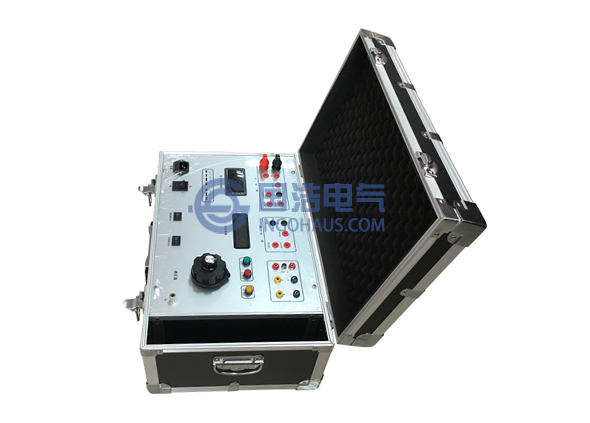

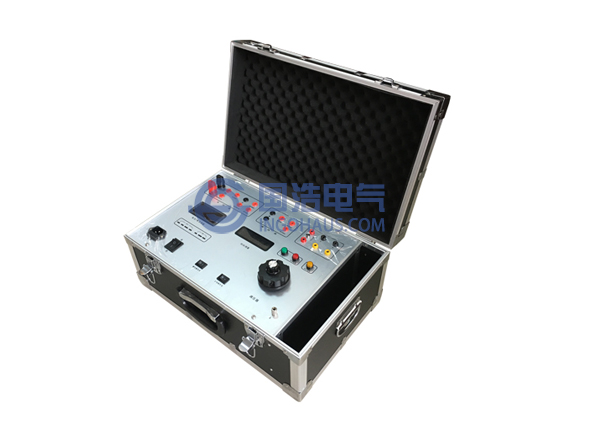

GHRP11单相继电保护测试仪是我公司开发的又一新型继电保护试验设备,该设备在主体不变的情况下,重量仅为15公斤,采用不锈钢或塑铝机箱,美观牢固,减震性能良好。采用双碳刷调压器(即双面调调压器),大旋钮调节负载较重的交直流电压、电流,小旋钮调节负载较轻的交直流电压、电流,可两路同时输出。采用0.5级数字表,高精度传感器,测量精确,采用六位数显电秒表,可满足时间测量,实为继电保护工作人员外出作业的良好工具。功能特点
1. 采用高速脉冲检测芯片,测量准确度高、稳定性好。2. 有特定脉冲识别器和发射器组成。
3. 将已编号的12个发射终端分别插在每户的电源插座上,随后用测试仪在电表端进行逐一测试。快速,直接,一次性完成12户的测量。
4. 本测试仪可单人操作,避免了传统的两人在电缆两端对讲的校线方法,省缺了通讯工具。
5. 本测试仪不利用任何共用线(包括接地线),就可以方便的对户表进行校线。
6. 本测试仪勿需专业电工也能完成对户表的校线工作。
7. 本测试仪能够识别线路短路、断路,错接,反接。测试仪也可单独作为一通断检测仪使用。
8. 本测试仪采用LCD液晶大屏幕显示,结果清晰明了。
9. 本测试仪操作简单、使用方便、测量快速准确。
10. 本测试仪带有RS-232通讯接口,可实现主机与计算机之间数据通讯。
11. 体积小、重量轻,便于携带。
技术参数
1.输入电源:AC220V±10% 50Hz2.标称容量:1KVA(可根据要求增加或减小容量)
3.输出:
主回路:AC 0-250V(3A)
(大旋钮调节) 0-500mA(20V)
0-10A(20V)
0-100A(15V)
DC 0-350V(3A)
0-10A(20V)
0-500mA(20V)
辅回路:
(小旋钮调节) AC0-250V(3A)
AC0-20V(5A)
DC 0-350V(3A)
4.测量范围:
测电压范围: 0-250V
测交流电流范围:0-500mA
0-10.00A
测时间范围: 0-999.999S(分辨率为1mS)
5.标准度:测量标准为0.5级
6.外形尺寸:470mm*300mm*220mm
7.重量:15Kg
标准配置
GHRP11单相继电保护测试仪主机 | 1台 |
数字式电秒表(内置) | 1只 |
电压/电流表(内置) | 1只 |
试验线 | 6根 |
大鱼夹、小鱼夹 | 1套 |
技术说明书 | 1份 |
合格证/保修卡 | 1份 |
注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认。TEL:0514-82881249
