差分法

发布时间:2021-07-21 17:37人气:

差分法可用于检测110kV及以上电压等级XLPE电力电缆局部放电。该方法是在电缆的中间绝缘接头连接盒外护套表面上,金属护套绝缘分段处的接头左右两边分别固定两个金属箔电极,外接一个适当的高阻抗Zd,从Zd上采集信号输入频谱分析仪进行分析。图1和图2分别给出了差分法检测回路图和等效电路图。这种方法的优点在于在检测时不需要加入耦合电容,也不改变电缆的本体。但这种方法在实际应用中系统安装比较复杂,因为直接采用了频谱分析仪进行信号的采集分析,操作很复杂,现场人员不易掌握。

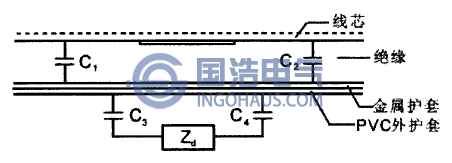

差分法检测回路图
差分法检测回路图

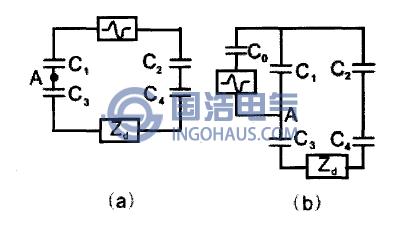

差分法等效电路图
差分法等效电路图
(a)抑制干扰等效电路(b)局放检测等效电路
