局部放电谱图

发布时间:2021-07-22 11:29人气:

局部放电谱图也是建立在基本参数之上的统计规律。与传统的基本参数不同,放电谱图需要观察的基本参数不是一个工频周期内的信息,而是一个比较长的时间段内基本参数的统计量,这个时间段一般要大于100个工频周期。放电谱图依据其基本参数的不同变化大致可分成三类,第一类是某些基本参数随时间变化的放电谱图,第二类是某些基本参数随工频相位变化的放电谱图,还有第三类就是组合参数分布放电谱图。

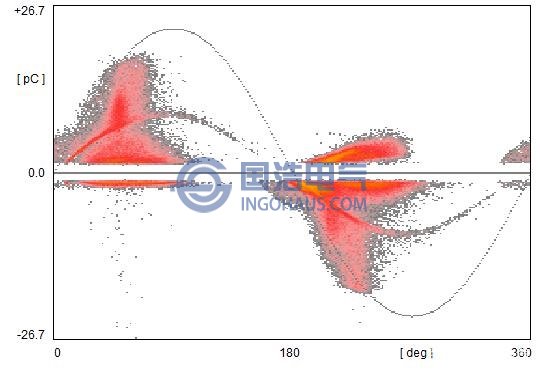

局部放电图谱
局部放电图谱
以时间为变量的局部放电谱图反映了单个物理量的测量值随时间的变化规律,不同的绝缘缺陷对应不同的变化规律:以相位为变量的局部放电谱图反映了放电量及次数在工频周期内按相位的分布。将0-360的相位分成一定数目的相位窗,考察每个相位窗内的局部放电特性,从而形成一个完整的包含所有相位的局部放电谱图;组合分布参数中的幅值分布和能量分布反映了视在放电量和放电能量的分布密度,其密度大小不仅和放电源有关,而且和绝缘的老化程度也有关系。
