离线检测技术

发布时间:2021-09-23 08:42人气:

离线检测是指在对电缆进行试验时,电缆处于断电、中止运行的状态。

(1)工频电压法

工频交流试验,是通过对试品电缆施加50Hz的工频交流电压,最大程度地模拟电缆运行状态下的电气性能,是在电缆离线状态下最有效、最准确的试验方法,能够准确地评估电缆的绝缘水平和性能损耗。但工频检测系统设备复杂,包括发电机、高压变压器或谐振器、控制仪器、局部放电探测器、故障定位仪、祸合电容和高压连接电缆等多个设备,如图所示。对这些设备的运输需要大型的车辆,大大地增加了检修的成本,因此,工频试验不便于现场条件下的检测,而多用于电缆的出厂试验。

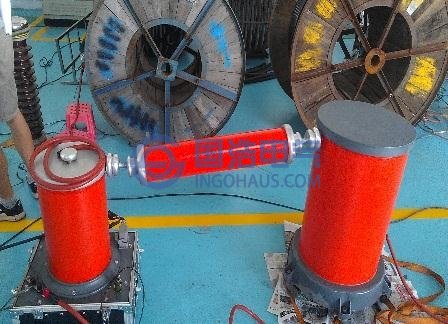

工频局部放电检测
工频局部放电检测

(2)超低频检测法

超低频检测法,是采用0.1Hz的超低频正弦交流电源作为局部放电激发源,较长时间地对试品电缆进行充电,如果电缆存在局部绝缘缺陷,则会在此电压的作用下被击穿,如图所示。但超低频电源的极性转换频率很低,转换时的电压曲线斜率也低,因此需要施加很高的电压,并且测试较长的时间才能激发并采集到足够多的放电信号,这样一来对电缆的损伤就比较大,并容易引发电缆中的新缺陷,增加电缆击穿的几率。

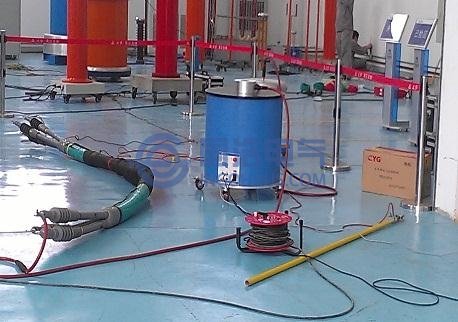

超低频局部放电检测
超低频局部放电检测

(3)振荡波检测法

振荡波检测系统通过对离线的电缆施加短时的直流电压,让电缆的等效电容与系统的电感形成RLC谐振回路,激发阻尼振荡电压,如图所示。OWTS设备轻便,阻尼电压的大小可通过直流加压调节,频率与工频相仿,检测效果好,是近年来兴起的实用的现场检测方法。

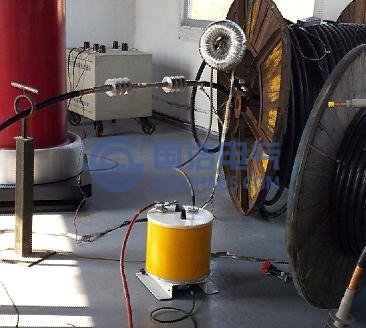

震荡波局部放电检测
震荡波局部放电检测
