模式识别方法越来越多应用于局部放电类型的识别，和传统的依靠专家目测进行放电类型判定相比，显著提高了识别的科学性和有效性。随着超高频检测法（UHF）的发展，原本应用于脉冲电流检测法的局部放电模式识别技术被引入超高频检测法。下面给大家简单介绍下主流的局部放电模式。
局部放电模式主要包括PRPSA模式、PRPD模式、Δu模式与放电脉冲波形模式等四种主要应用的局部放电模式：
1）PRPSA模式
即脉冲序列相位分布分析(Phase Resolved Pulse SequenceAnalysis)模式，就是把每个带有相位标识的局部放电脉冲按照时间先后显示出来，时间先后一般按照所在的周期序号处理。这种模式实际上是关于局部放电一种最为基本的模式，包含有局部放电测量的全部信息。
PRPS图谱
即局部放电相位分布(Phase Resolved Partial Discharge)模式，是一种广泛应用的局部放电模式，也是所谓的φ一q一n模式。这种模式是描述局部放电发生的工频相位φ(0-3600)、放电量幅值q和放电次数n之间的关系。其中广泛应用的三维图谱是Hn(q，φ)模式，即将φ和q划分成若干个小区间，在平面φ-q上形成若干网格，统计每个网格内放电次数，即获得Hn(q，φ)统计模式图谱。PRPD模式与PRPSA模式相比，失去了关于时间这个维度的信息。

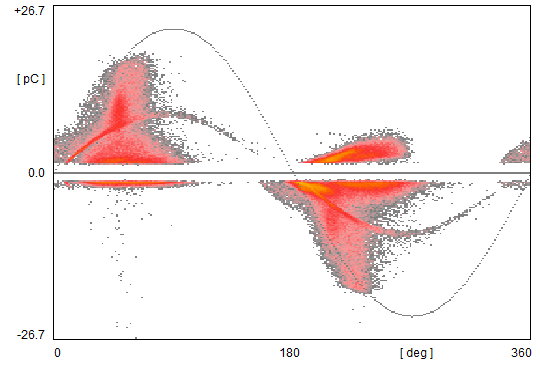

PRPD图谱
Δun分布是一种Δu模式，由局部放电脉冲序列，通过对多个工频周期内Δun分布与电树枝长度关系的研究，其结果表明：Δun分布与绝缘劣化程度有密切关系。
4）放电脉冲波形模式
放电波形模式也被称为局部放电时间分布(Time Resolved Partial Discharge)模式，它是将局部放电脉冲波形直接作为模式识别对象，提取波形特征，进行模式识别。依据不同的波形特征来识别局部放电模式。
