振荡波检测技术原理

发布时间:2021-10-21 09:45人气:

电力电缆由于其电容量大,很难在现场进行工频电压下的局部放电检测。过去充油电缆采用直流实验,可以大大降低电源的要求。但对XLPE电力电缆,由于其绝缘电阻较高,且交流和直流下电压分布差别较大,直流耐压实验后,在XLPE电缆中,特别是电缆缺陷处会残留大量空间电荷,电缆投运后,这些空间电荷常造成电缆的绝缘击穿事故。采用超低频(0.1Hz)电源进行实验,要求实验时间长,电缆绝缘损伤较大,可引发电缆中的新的缺陷。

振荡波电压是近年来国内外研究较多的一种用于XLPE电力电缆局部放电检测和定位的电源。该电源与交流电源等效性好,作用时间短、操作方便、易于携带,可有效检测XLPE电力电缆中的各种缺陷,且实验不会对电缆造成伤害。

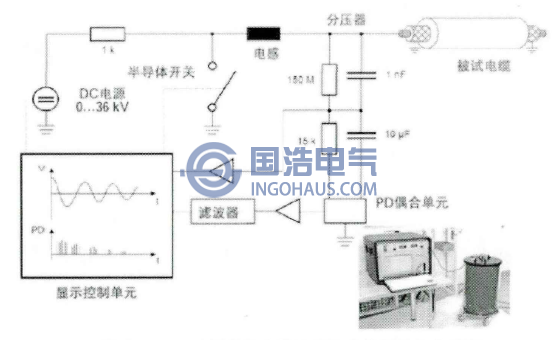

OWTS振荡波电缆局部放电检测和定位装置如图,OWTS振荡波电缆局部放电检测和定位装置所示。检测时可以灵活施加0-28kV的直流电压,合上固态开关后,被试电缆与电感产生阻尼振荡。该装置可以检测的电力电缆电容范围为0.05μF-2μF。

OWTS振荡波电缆局部放电检测和定位装置
OWTS振荡波电缆局部放电检测和定位装置
