今天小编接着上一篇博文给大家来普及一下基础知识--中压（高压）开关柜是什么设备？
我们已经知道中压开关柜就是执行电能分配和线路保护的设备。
我们来认识一下中压配电柜的系统结线图，以及必要的电气符号，如下：

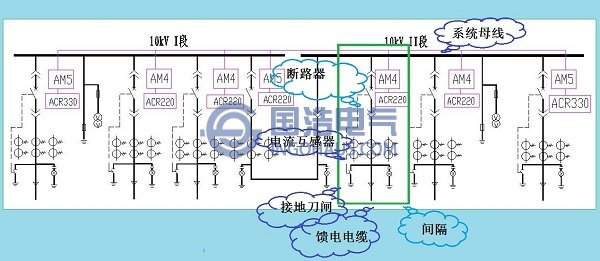

中压配电柜的系统结线图
在间隔的上方，我们看到了断路器的符号，并注意到符号的上方有一个“×”。断路器的任务是执行线路的合分操作，以及线路保护。所谓线路保护，包括过载保护和短路保护。
从断路器往下，我们看到了电流互感器。电流互感器的任务是将主回路中的大电流变换为电流表能够接受的标准测量电流，用以显示主回路中的当前实时电流值。
再往下，我们看到了接地刀闸。注意接地刀闸的符号，符号上方有一个短横线“-”。接地刀闸和断路器是互锁的，也即断路器闭合接地刀闸就打开，反之则闭合。其目的就是使得馈电电缆在断路器开断后直接接地。
馈电电缆也叫做出线电缆，它的任务就是把电能输送给6~10kV/400V配电主变压器，或者高压电动机。
那么系统母线的任务是什么？就是配电。系统的进线间隔回路把电能输送到母线上，再从母线把电能分配给各个馈电间隔，以实现配电任务。

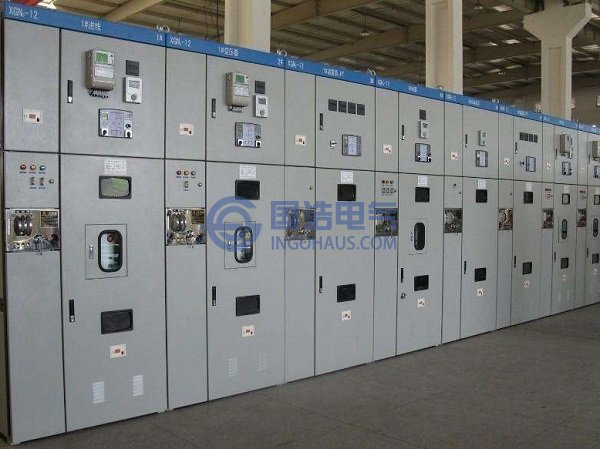

下图是实际的中压开关柜照片：
中高压开关柜

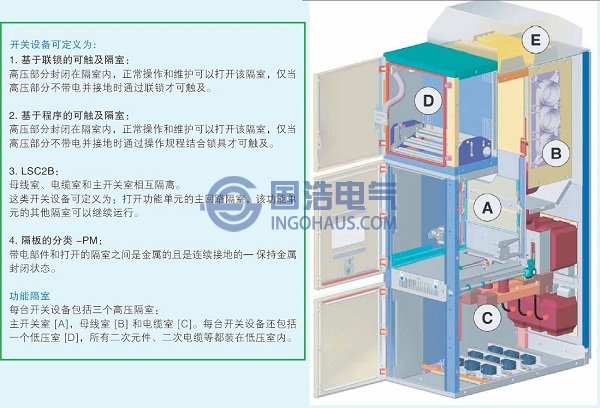

中压开关柜的内部结构图

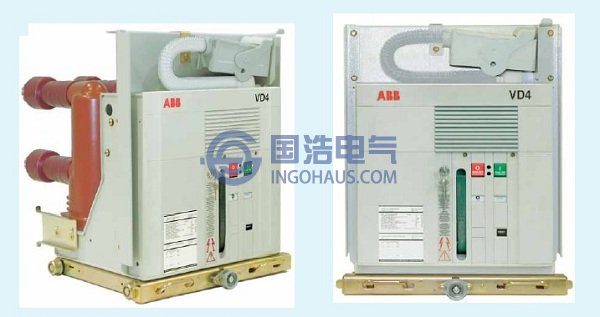

断路器

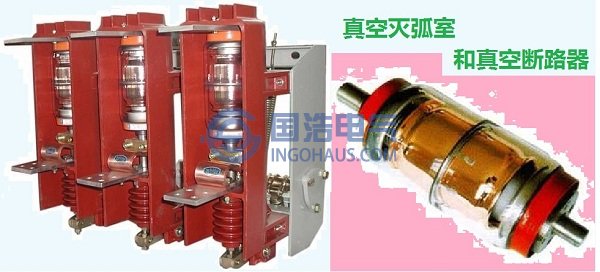

真空断路器
这里的继电保护内容很多，包括线路过载的保护、线路短路的保护、线路漏电的保护等等。在大学里开设有继电保护专业，可见其重要性和专业性。
从以上介绍中，我们大略地知道了中压开关柜的内部结构和用途。
注意区别高压开关。

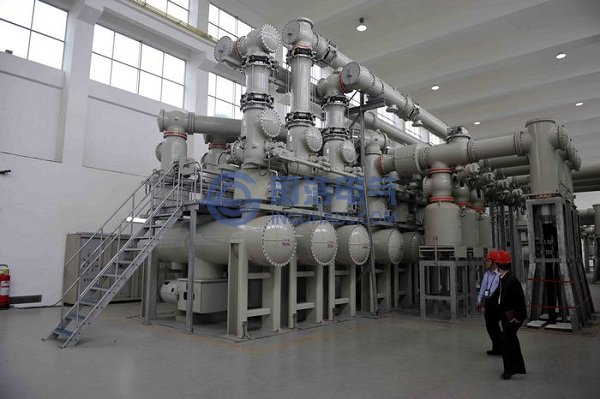

高压开关一般都采用气体绝缘。这里的气体指的是六氟化硫SF6，这种用于高压配电的组合开关设备叫做GIS。下图是向家坝水电枢纽的高压开关组合：
高压开关组合
一目了然，高压组合开关与中压开关柜根本就不是一回事。
