（1）简单介绍
限流熔断器是电力系统中十分常见的保护装置，由于其能够比断路器更迅速地切断电路，因此在电力系统中很广泛地用于保护发电机、变压器等设备。长这样→_→

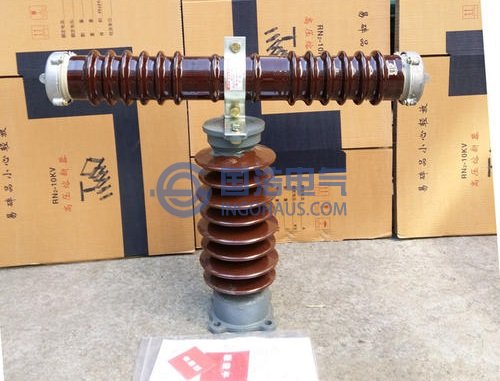

限流熔断器
（2）工作原理
高压限流熔断器发热熔体材料一般为纯银，对于额定电流低的熔断器，熔体做成丝状；额定电流大的则做成带状，带状熔体开有等距离的槽口。
熔丝形状简图
负荷电流的增加将会引起熔断器熔体温度的增加；
当熔断器熔体的温度增加到 960℃（银的熔化温度）时，熔体的有些狭颈（即槽口）就会迅速熔化，这时就会瞬间产生电弧导致熔体熔化；
当有一根熔体最先熔化并产生电弧，这时剩下的其它并联熔体中的电流将增加到 n /( n-1)倍(n为并联熔体总数)；
电流增大迅速导致并联熔体中第二根熔断，这时剩余熔体中的电流将增加到 n /( n-2)倍；
依次类推，未熔断熔体中的电流愈来愈大，熔体熔断的速度亦愈来愈快，到最后一根熔体熔断后，出现较高的过电压，就会重新击穿最先几根熔体的其他槽口，使其所有槽口或极大部分槽口都熔化。
此即熔断器熔断的全过程。总之，经过这样的循环，把熔断器的全部并联熔体和绝大多数槽口都熔断，从而实现电路的开断。
