GIS局部放电检测

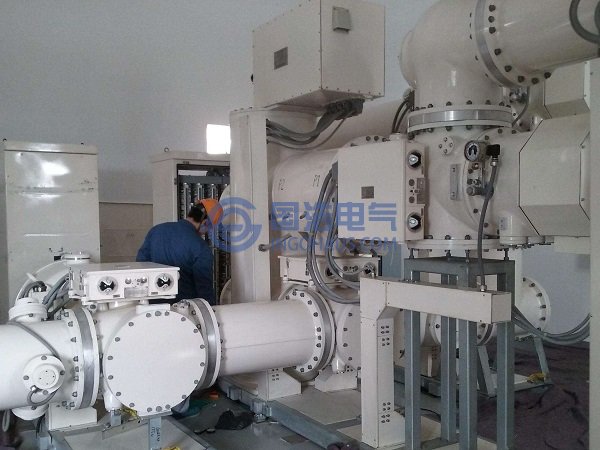

近年来，由于GIS在现场的广泛采用，给高压变电站的结构和运行带来了巨大的变化。SF6气体的采用使得GIS相对于传统敞开式高压装置具有占地面积小的突出优点，考虑到现在大城市建设发展很快，空闲面积大幅减少，这种情形下在这些地方建设传统的敞开式变电站的代价就变得非常的高昂和困难，因此，近年来新建的高压变电站基本上都采用了GIS。此外，GIS还具有安装方便、检修周期长和受环境影响小等优点，应用的广泛带动了制造水平和设计工艺的提高，如今，GIS设备的故障率已经非常低。
GIS的封闭结构显著减小了占地面积，与此同时却带来了检修不便，故障维修时间长的问题。而且由于结构上的紧凑，间隔之间的距离小，一旦发生故障容易波及到相邻间隔，造成事故扩大。GIS设备被用在高压变电站中，这些变电站往往承担着重要的输电和配电任务，其中的设备故障必将影响到一大片范围的正常供电，后果严重。运行经验表明，GIS故障往往是由微小的绝缘缺陷发展而来的，这些绝缘缺陷多数是在制造、运输和安装过程中由于工艺和制造问题不可避免的遗留下来或差错造成的。这样，如果能够尽早的发现运行的GIS设备中存在的问题，确定问题所在的间隔，就可以对其进行重点观察和及时安排检修计划，避免设备故障造成严重的停电事故。
GIS的故障往往是由微小的绝缘缺陷发展而来的，绝缘缺陷的存在会使该绝缘缺陷所在的地方发生局部放电(Partial Discharge, PD)现象。局部放电的定义是说，在高压电气设备的绝缘系统中，只有局部地区发生了放电，这种放电在该放电区域内并没有形成固定的放电通道，是一种导体尚未完全击穿时的放电现象。局部放电的发生会产生局部放电信号，该信号包含有丰富的绝缘状态信息，标志着高压电气设备绝缘状态的好坏，所以用各种方法对局部放电进行检测就可以用来发现GIS设备的绝缘缺陷和缺陷的发展情况。局部放电的检测是以局部放电所产生的各种现象为依据，可以有效地检测出GIS设备内部的绝缘缺陷，还可以做成在线监测装置，对绝缘缺陷的发展和严重程度进行监测，及时安排检修计划。所以说，局部放电检测对于GIS设备的安全可靠运行具有极其重要的意义。
目前现场用的GIS超声检测设备可以检测出是否有放电并给出放电的幅值、50Hz相关性、100Hz相关性等信息，是何种放电类型需要现场人员通过经验判断，这往往是不够准确的。引起GIS内部发生局部放电的绝缘缺陷有多种，不同的缺陷类型对GIS的损害程度差别很大。对各种绝缘缺陷类型进行正确识别，这对于GIS绝缘状态的评估，维修策略的合理制定都非常重要。
