机械波在弹性介质中传播时，按波的频率不同可以分为次声波、声波和超声波三种。其中，频率低于20Hz的称为次声波；频率在0.02-20kHz之间的称为声波，这正是能被人们听觉所识别的机械波的频率范围；超声波的频率范围为20kHz以上。超声波的特性与声波差不多，但是因为超声波的频率要高于声波，它具有一些与声波不同的特性。声波和超声波都可以在气体、液体和固体中传播，但是声波是一种纵波，而超声波在不同的介质中则有所不同。超声波在气体和液体中以纵波的形式传播，在固体中则以横波的形式传播。超声波的频率高于声波，频率较高的结果会使超声波在传播过程中相比声波的衰减更大，一般，20kHz-40kHz的超声波在空气中传播5m就会衰减很多。
超声波的特征值包括声强、声压和声阻抗：
声强（I）：定义为单位时间内垂直通过单位面积的声的能量。声强的大小与机械波的频率的平方成正比，由于超声波频率很高，所以它的声强相对很大，这种特征正是超声波能够用于绝缘状态诊断的重要依据。
声压（P）：介质在没有受到任何外力时候所具有的压强称为静态压强，用P0表示。当超声波在介质中传播时，传播的过程中，介质的质点会振动，振动会使介质中的压强交替变化。令超声场传播路径中的某一点在某一瞬间的压强值为Pt，声压就是该点的Pt与该点的静态压强之差。
声阻抗（Z）：定义为超声波传播路径上的某一点的声压P与该点的质点振动速度v之比，它的大小可以表示超声场中的介质对质点振动的阻碍作用的强弱。

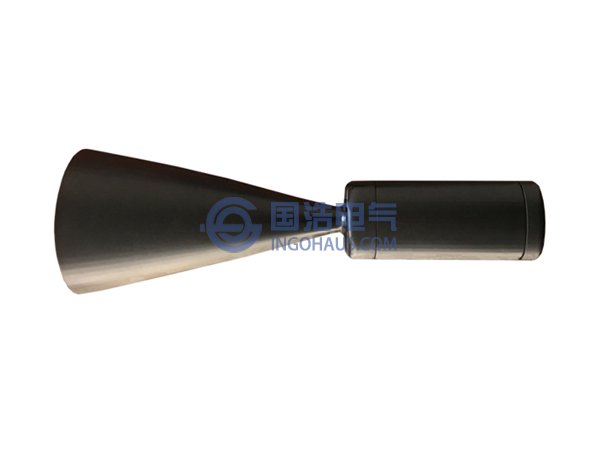

在GIS内部发生局部放电时，就会产生冲击波，检测这种冲击波可以发现早期内部绝缘缺陷的异常。这种冲击波具有广泛的频率范围，为了减少现场噪声的干扰而利用超声波范围的声进行局部放电检测。局部放电的位置到超声波传感器之间有一定的距离，在超声波传播的过程中，可能会遇到GIS内的夹层、裂缝等，这些情况会改变局部放电超声波信号的幅值、相位、频谱等特征。超声波检测局部放电的探头为压电传感器，当超声波传播至传感器时，传感器根据压电原理将振动信号变成电信号。然后对电信号进行放大、变换等运算处理，根据实际的需要可以得到信号的波形、到达时间等信息，根据这些数据信息可以对GIS内部局部放电的情况进行定量分析和定位。
