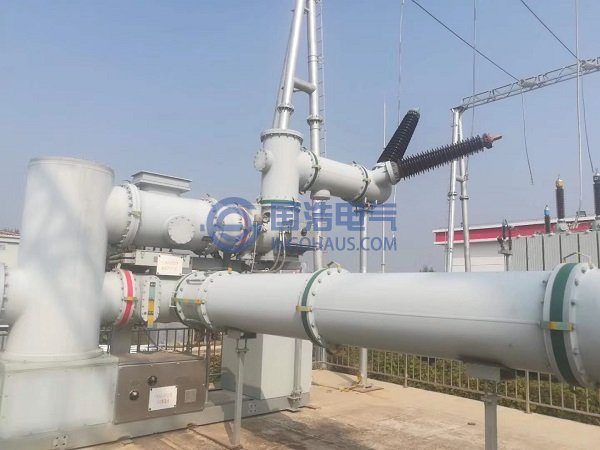

GIS电气组合开关
(1)占地面积小
GIS设备的占地面积一般用以下经验公式表示A=10/Un*100%
其中Un表示GIS设备的额定运行电压(kV)。例如运行电压为500kV的GIS设备占地面积为
A=10/500*100%=2%

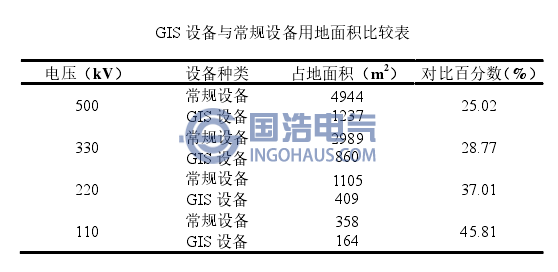

上述是对GIS设备本身而言，不包括配套设备所占的面积。例如GIS设备还有引出的瓷套管、电抗器、避雷器、电容式互感器等，他们的绝缘距离按空气绝缘来考虑。此外，还有控制设备，其他电器机械设备等，所以GIS设备的占地面积比上式要大一些。下表为GIS设备与常规式设备占地面积的比较表，表中500kV设备以一串设备计算，220kV以一个进线间隔计算。
