特高频信号传播路径分析

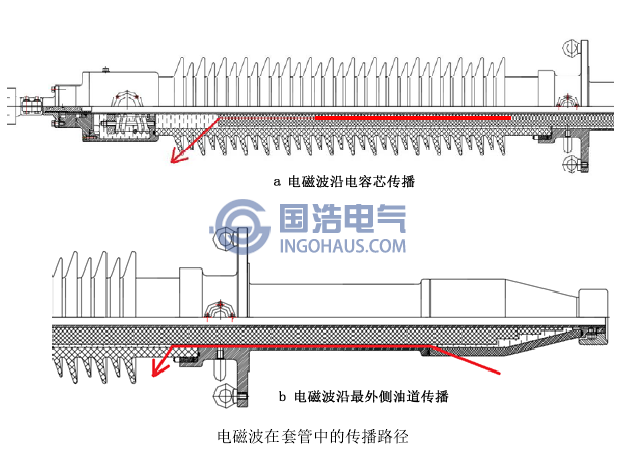

特高频信号从套管进入外界一般有下图所示两种途径，一种是通过最外侧电容芯与法兰内壁之间的油道从套管底部瓷套透射到外部自由空间，另一种是通过套管内部的电容芯传播到套管顶部，从顶部瓷套透射到外部。

变压器内部发生局部放电时，由于所处环境复杂，内部绕组、引出线和变压器油箱构成了复杂的电磁波传播环境，这也造成了局放产生的特高频电磁波不仅含有TEM波，还包含TE波和TM波。当特高频电磁波传播至套管下瓷套，进入套管中时，电磁波要经历变压器油一电瓷一变压器油这三层介质，特高频电磁波在分层媒质中要发生对应的折反射现象;进入套管的特高频信号经过变压器油一油浸纸这两层介质后开始进入电容芯构成的同轴波导中传播，当特高频电磁波从同轴波导中出来传播至外部空间时，要经历变压器油一电瓷一空气这三层介质。
