串联谐振现象后会有哪些特性 串联谐振电路的选

发布时间:2020-09-15 12:06人气:

串联谐振(或称为串联谐振装置)电路的一个特点是电路响应幅度对频率上谐波影响的依赖性。在谐振频率及其周围的狭窄频率范围内,响应幅度达到最大值,而在与谐振频率明显不同的频率下,响应幅度比最大值小很多倍。如果将具有相同幅度的不同频率的谐波谐振之和加到这样的电路的输入端,则在输出端可以发现,其谐振频率接近于谐振频率的谐振幅度大大超过了谐振的幅度,而该谐振的频率与谐振频率不同。电路实际上是“通过”某些频率的振动,而“不通过”其他频率的振动。

理想情况下,选择电路的响应应在某个频率范围(称为电路带宽)内保持恒定,并且在该范围外为零。理想选择电路的归一化频率响应应具有矩形形状。实际选择电路的频率响应(包括串联谐振电路的频率响应)与理想选择电路的特性有所不同,因为发射和延迟(抑制)的频率范围之间没有清晰的边界。显然,它们的归一化频率响应越接近矩形,则实际电路的选择特性越高。

根据公式,中电流/的模数为






实际上,他们还使用电流模块的频率依赖性,称为PSK的输入谐振特性。

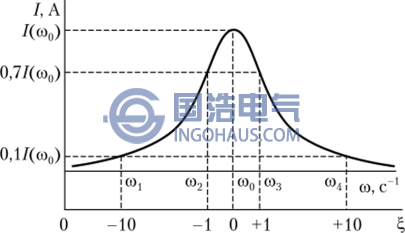

电流模块的频率依赖性曲线和输入电导率的频率响应曲线完全相似。它们使您可以定义带宽和矩形UCS™比率。


  电路发生串联谐振现象后会有哪些特性

  1.电流与电压相位相同,电路呈电阻性。

  2.串联阻抗最小,电流最大:这时Z=R,则I=U/R。

  3.电感端电压与电容端电压大小相等,相位相反,互相补偿,电阻端 电压等于电源电压。

  4.谐振时电感(电容)端电压与电源电压的比值称为品质因数Q,也等于感抗(或容抗)和电阻的比值。当Q>>1时,L和C上的电压远大于电源电压(类似于共振),这称为串联谐振,常用于信号电压的放大;但在供电电路中串联谐振应该避免。

  1、从定义上看可以通过判断串联回路电抗时候为零来判断;

  2、在实验中可以通过改变信号源频率,使总阻抗达到最小,此时电路发生谐振。
