GIS局部放电检测研究现状(一)

发布时间:2020-09-16 17:38人气:

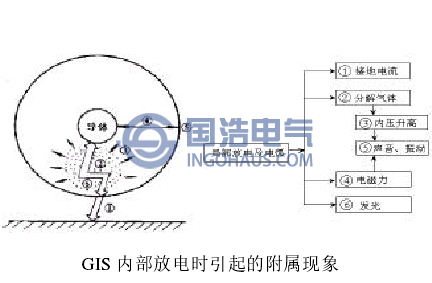

对GIS内的局部放电的研究结果表明,在各种局部放电情况下,具有非常快的上升前沿的局部放电脉冲发出的电磁能量耦合到GIS气室内,微小的火花和电晕放电时紧跟着有电离气体通道的扩散,这就产生了声压力波,同时伴随着出现被激励的分子的发光及化学分解物。GIS内部发生局部放电或接地时产生的附属现象由下图说明。

GIS内部放电时引起的附属现象
对应GIS局部放电发生的许多物理、化学效应,有很多GIS局部放电检测方法,可分为电测法和非电测法两大类。

①非电测法主要包括声测法、光电法和化学方法。


1)声测法

GIS中局部放电声测法是基于被检测缺陷放电时所激发的超声信号,它是GIS采用的绝缘诊断技术之一。测量声信号的传感器主要有加速度和声发射两种。当采用加速度传感器时,用高通滤波器以消除较低频率的背景干扰;声发射传感器,其原理是利用谐振方式,因此比较灵敏,其频率特性中己包含了高通特性。

声测法的灵敏度不仅取决于局放产生的能量,而且更主要取决于信号的传播路径,声信号在GIS中的传播相当复杂,气体、绝缘子、外壳、导体及其它部件对声信号的传播特性各不相同。声测法的优点是可在GIS外部进行测量,适用于委托试验和周期性的运行试验。震动加速度很小,而且信号随距离衰减很快,必须用灵敏度高的传感器来检测。


2)光学方法

从原理上讲,局部放电时会激发光子发射,因此可用安装在GIS中的光电传感器如光电二极管或光电子倍增管进行光测量来评价局部放电的强弱。

由于SF6气体的光吸收能力随着气体密度的增大而提高,GIS内壁光滑而引起的反射会带来影响,同时局放本身比较弱,以及会出现检测“死角”,因此这种方法的灵敏度很低;另外,对实际GIS因有许多气室所以需要大量传感器,故这种方法对局放监测不实用。但它可用来检测放电的位置,因为放电火花伴随着强烈的光辐射。这种光电检测系统的优点是受到的干扰很较小。


3)化学检测法

在电弧和放电的作用下,SF6气体会产生分解物。放电初期,分解物为金属氟化物粉末、SF4及低氟化硫极易与氧发生反应在极短时间内形成氟氧化物,最稳定的是SOF2和SO2F2,当放电发生在环氧材料附近还会产生CF4。气相色谱法(GC)可对GIS中分解物的特性进行分析。由于SOF2和SO2F2很稳定,可用容器将气体样本带到实验室进行分析,在现场也可用便携式气相色谱仪,这样就有可能检测出约0.03ppm的分解气体。

这种方法最初显得很有吸引力,在小容量的实验室测试中,在大约50小时后可以测到10到15pC的放电量。但是GIS中发生局部放电时,诊断气体会被SF6气体强烈地稀释。另外,GIS中的吸附剂和干燥剂可能会影响化学方法的测量,断路器动作时产生的电弧又会引起误判断。因此,化学方法对GIS中的局部放电监测不太敏感,只能反映GIS内局部放电的总体程度,无法精确测定局部放电,而且测量需要较长时间,仅适合在实验室内对小容量SF6气体的研究。
