瑞士Seitz公司的阻尼振荡波OWTS系统的测试大致原理：将220V交流电源（要求功率超过5kW且较稳定，使用现场发电机时要求功率更大）升压整流成高电压小电流的直流源，将直流源通过电抗器（LC系统电感L）向被测高压电缆（LC系统电容C）充电升压（如图1），在电缆升压至所需的检测电压值时，通过电脑数控直接指令光感开关（动作时间为1μ秒）动作，切断加压电源侧同时闭合LC振荡回路形成振荡回路，在电缆中产生的振荡波电压（DAC)，可看作一种衰减的正弦波形电压（如图2）。同时系统在被测电缆侧设高压分压器，内部集成耦合电容和局放检测装置，在系统开始振荡时同步显示和收集电缆振荡波形信号，波形信号通过后台软件系统可分析出局放信号以及其局放量和大致定位。

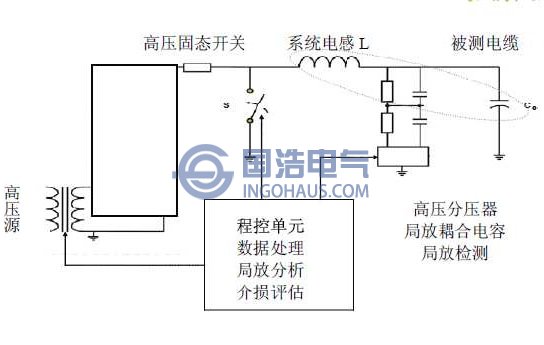

OWTS阻尼振荡波系统结构原理图

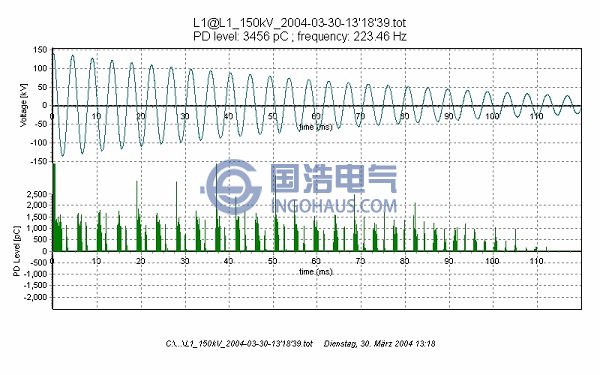

阻尼振荡波试验电压波形图
