局部放电特性及原理

发布时间:2020-10-30 12:44:37人气:

局部放电
局部放电

1. 局部放电的定义及产生原因

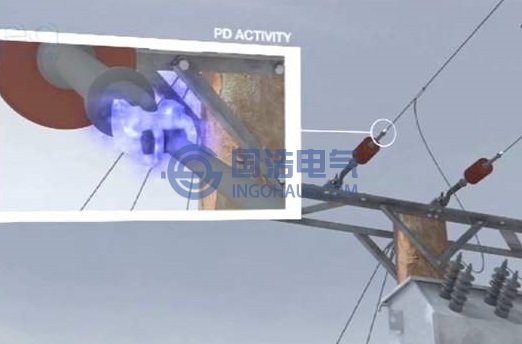

局部放电是指发生在两个电极之间但未完全连通电极的放电。一般是由于绝缘体内部或绝缘表面电场局部特别集中引起的,即因为电气设备绝缘内部存在弱点或设备生产过程中造成的缺陷引起的。通常这种放电表现为持续时间小于1μs的脉冲,常常伴有声、光、热和化学反应等等。局部放电的能量是很小的,因而局部放电短时存在并不会影响设备的绝缘性能,但电力设备只要出现局部放电现象,其微弱的效应就会一点一点的积累,使电介质的性能逐渐降低,最终造成绝缘的贯穿性击穿。

2. 局部放电相关参数解释

1)局部放电视在放电量q。将试品注入一定量的电荷,使试品端电压的变化量和发生局放时端电压变化量相等。这时注入的电荷量就称为局部放电的视在放电量,以pC(皮库)表示。实际上,这个视在放电量跟试品真实的放电量不相等,到目前为止真实的放电量还不能直接测出。注入试品的脉冲在测量阻抗端子上引起的波形与试品局放引起的电压波形可能不同,但通常可以认为这两个量在测量仪器上的响应值相等。

2)放电脉冲的重复率N。是指在选定的时间段内,每秒钟所测到的局部放电脉冲的平均数。事实上,只能测量超过某一值或是在一定范围内的脉冲,其结果可以用局部放电量的累积频率分布曲线表示。

3)局部放电的试验电压U。它是指在规定的试验程序中按照试验规程施加的试验电压,在此电压下,试品不应呈现超过规定量值的局部放电。

4)规定的局部放电量值Q。是指在某一规定的电压下,对某一给定的试品,在标准或规范中规定的局部放电量的数值。

5)局部放电起始电压Ui。当施加于试品的电压从某一观察不到局部放电的较低值开始逐渐增加到初次观察到试品中发生重复性放电时的电压值。事实上,起始电压Ui是局部放电脉冲参量幅值等于或超过某一规定值的最低施加电压。

6)局部放电熄灭电压Ue。当施加于试品的电压从某一观察到的局部放电脉冲参量德较高值逐渐减小到试品中停止出现重复性局放时的电压。事实上,熄灭电压Ue是局部放电量值等于或小鱼某一规定值的最低施加电压。
