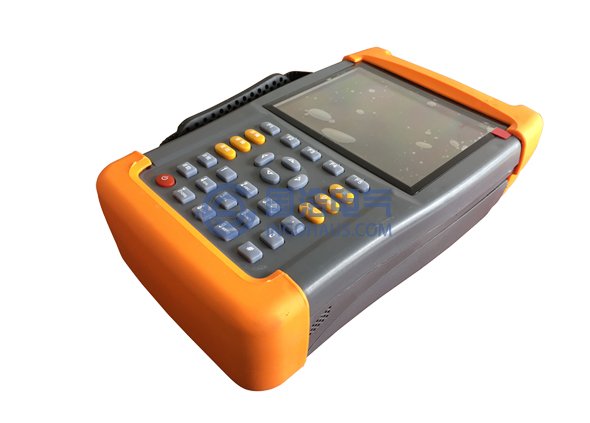

保护回路矢量分析仪产品介绍

发布时间:2021-03-01 05:21:16人气:

    保护回路矢量分析仪能对主变差动保护、母线差动保护、自耦变差动保护、励磁变差动保护的二次回路CT接线的正确性进行自动分析和判断,如果接线错误,能指出错误的类型和位置,开创了一种新的工作方式,主要依靠仪器,而不是主要依靠人工来分析保护回路CT接线的正确性。可以实现三相电压、电流、相角、频率、功率、功率因数等交流电参数的高精度测量。

    国际首创 两项国家专利

    集主变、励磁变、自藕变、母线差动保护接线自动分析功能于一身

    ◆测量1~3相交流电压、电流、相位、频率、功率等多种电参数;

    ◆具有主变、励磁变、自藕变、母线差动保护接线正确性自动分析功能,并给出结论;

    ◆显示向量图;

    ◆小电流精确测量相位(10mA~10A和1mA~5A两种规格电流钳可选);

    ◆在线1~3相电参数趋势记录功能;

    ◆配置PC分析软件;

    ◆低功耗设计,3节LR6(5号)碱性干电池供电;

    ◆SD卡移动存储数据;

    ◆大屏幕单色低功耗液晶;

    ◆流畅时尚外观,一体化手持式结构。

    2主要技术指标编辑

    ◆电压

    测量范围:5V~500V;

    分辨率0.01V;

    精度:0.1%×量程。

    ◆电流

    标配电流钳:10mA~10A;

    选配电流钳:1mA~5A;

    分辨率:0.001A;

    精度0.1%×量程。

    ◆相位

    测量范围:0~360°;

    分辨率:0.1°;

    误差±2°。

    ◆频率

    测量:40~60Hz;

    分辨率:0.01 Hz;

    精度:0.1%×读数。

    ◆功率

    有功:0.05~5000;分辨率:0.1;误差:0.2%×读数(PF=1);

    无功:0.05~5000;分辨率:0.1;误差:0.2%×读数(PF=0);

    视在:0.05~5000;分辨率:0.1;误差:0.2%×读数。

    ◆电源

    3节5号干电池供电,续航能力超过15小时(在不开背光时);也可交流电供电(100~240V),交流适配器输入。

    3配置编辑

    1、 标准配置

    ◆APWR51E型主机1台

    ◆PC软件光盘1张

    ◆10A电流钳3把

    ◆电压测试线4条

    ◆电压鳄鱼夹4只

    ◆交流电源适配器1只

    ◆电源线1条

    ◆SD卡1只(1G容量)

    ◆使用说明书1本

    ◆合格证1份

    ◆便携包1个

    2、选加配置

    ◆1mA~5A高灵敏度电流钳3把
