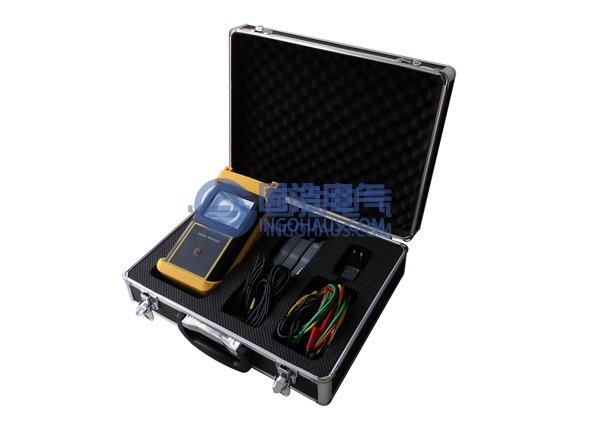

本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外，还具有其他测量判断功能。



    1: 感性电路、容性电路的判定



    将被测电路的电压从U1端输入、电流经卡钳（钳型电流互感器）从I2插孔输入，测量其相位。若测得相位小于90°，则电路为感性；若测得的相位大于270°，则电路为容性。



    2:三相电压相序的测量



    将UAB（或UAO）电压从U1端输入，UBC（或UBO）电压从U2端输入，测量其相位角Φ。若Φ=120°，则为正相序；若Φ=240°，则为负相序。



    3:检查变压器的接线组别



    我国电力变压器采用Y/YO-12，YO/Δ-11，Y/Δ-11三种接线组别。当采用Y/YO-12接法时，UAB与Uab同相，测量其相位角为0°或360°；当采用YO/Δ-11或Y/Δ-11接法时，Uab与UAB间相位角为30°，即Uab超前UAB相位30°（脚标A、B表示高压绕组端，a、b表示低压绕组端；O表示有中线联接）。



    4 三相二元件有功电能表接线正确性判断



    考虑到电流的进出和三相电压相序、七条入线有48种组合；这48种中只有两种是正确的，其余46种是错误的。使用本仪表能方便的读测相位关系，判断出两种正确的接线，即测取UAB与IA相位角等于Φ1，UCB与IC相位角等于Φ2，Φ1-Φ2=±300°。



    5 估计判断电能表运行的快慢



    在现场，根据公式：T=3600n/NP（秒），计算理论时间，测定运行中的电能表是快还是慢。



    式中P为测定时加于电能表的功率（kW），P=UICOSΦ；



    N为电能表的常数（转/kWh）：



    n为计算理论时间所取的转数；



    T为理论时间。



    电能表快慢由T-t确定。t为电能表转n转时，实际所用的时间。



    2产品特性



    （1）、结构精巧，使用方便



    手持式结构；



    在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；



    显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果；



    开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。



    （2）、分辨率高



    采用最新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。



    （3）、低功耗



    该相位表微功耗设计，且具有电池电压检测功能。
