GIS超声波局部放电检测技术与缺陷识别（二）

GIS内部的典型绝缘缺陷大体上分为毛刺放电、悬浮放电、自由颗粒放电、毛刺放电、绝缘子表面污秽以及空穴放电。GIS壳体或导体上的毛刺尖端通常由于加工、运输或安装时的摩擦或碰撞形成的，其电场相对集中，超声波脉冲信号50Hz相关性较100Hz相关性表现的更为明显；电动力和机械力造成的零配件松动或接触不良引起的悬浮放电发生在正负半周的电压上升沿，因此100Hz相关性远大于50Hz相关性，脉冲信号比较稳定，同时通常伴有机械振动；自由颗粒产生的超声波信号大部分由颗粒与壳体撞击产生的声波脉冲组成；绝缘子表面的缺陷和内部空穴会引起绝缘子沿面或内部放电使绝缘子老化甚至发生闪络，但超声波局部放电检测法对空穴放电并不灵敏。

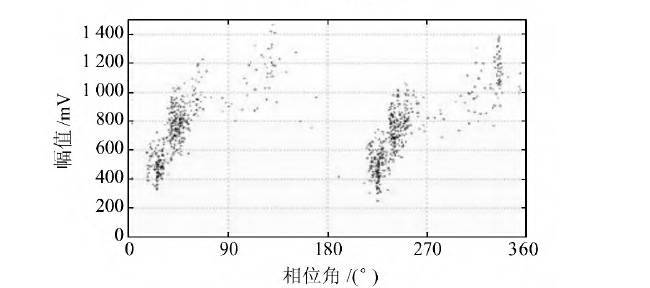

在GIS带电检测时，若超声波局部放电检测法测到异常信号，正常情况下的判断方法是与同一部位其他相或同一相其他部位的信号进行对比，而对于毛刺放电、悬浮放电、自由颗粒以及机械振动等四类超声波法灵敏的典型缺陷，则可以根据其典型放电图谱进行判断。
