电缆外护套故障测试系统定点原理及使用方法

发布时间:2021-03-17 11:06人气:

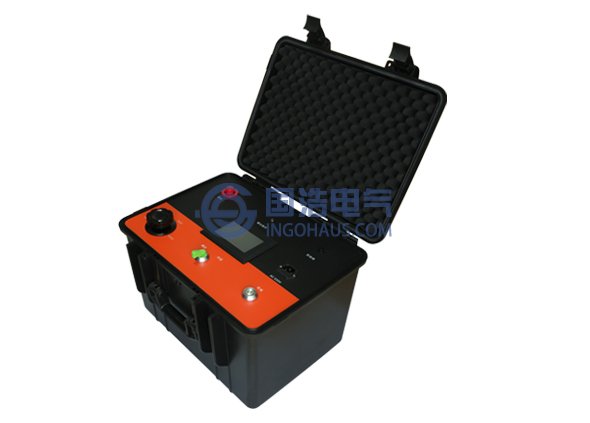

GHDS110高压电缆外护套故障测试仪
GHDS110高压电缆外护套故障测试仪 点击查看产品详情



1、跨步电压法定位原理

由于电压测量误差,电缆总长度误差,及电缆蛇形敷设引起的偏差等,使定位不准,通过跨步电压法定点最有效,下图为跨步电压法精确定点示意图。

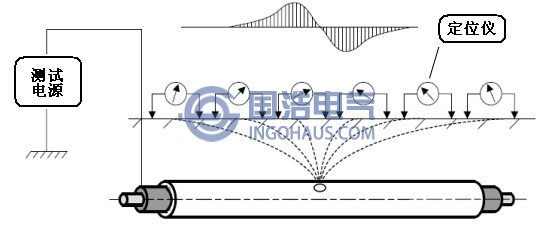

跨步电压法精确定点示意图
跨步电压法精确定点示意图
从护套不良点流入土壤的电流如图所示,电源电压为负极性,土壤表面电位呈漏斗状分布,跨步电压法正是通过探棒寻找土壤中电势最低点或跨步电压零点,精确定点。

将测试电源置于断续模式输出,升高电压使输出电流经电缆护套故障点入地,在故障点周围产生一个直流电压场,即跨步电压,通过定位仪的两根探杆沿电缆路径测量电位的变化情况。当靠近故障点时,电位差将迅速增加,并在故障点前、后点测量时,电位差达到最大值;当两电极位于故障点正上方而且距故障点前后距离相等时,电位差为零,表针指示为零;当两电极越过故障点后,测量电位由大逐步减小且极性相反。

故障寻测时,先沿电缆路径方向找出极性变化区域,再精确找到“零”电位点,即可精确地找到故障点。若遇多点故障,则可沿电缆路径测数处“极性变化点”,再分别找到数处地电位突变的“零”电位点,以确定各个故障点的精确位置。


2、使用方法

1)初步测试工作完成后,关断电源,对高压输出端及被测电缆充分放电,去掉万用表,拆掉末端电缆芯线与外护套的连接。
2)故障点精确定点前,一般应先确定电缆走向以及故障点的粗测位置。对于长度较短的电缆,也可直接进行定点工作。
3)连接好测试电源之后,使其在断续模式下输出,根据现场调节电压,直到“工作电流”和“功率”达到合适的大小。
4)沿着电缆路径方向,在电缆的正上方将两根探杆插入地下(也可使用A字架),两电极间的距离可在1~2米,测试时电极前后方向及间距一般要保持不变,不断前移两电极的位置,先找到极性发生变化的地段,再准确找出断续信号为“0”的点,即为故障点。


3、注意

1)在遇到电缆上方为水泥路面或建筑物等无法插入电极时,可离开电缆,沿平行方向进行探测。
2)当信号较强时,液晶显示极性偏转较大,此时增益显示位置会出现“ 向下的箭头”,此时请适当减小增益。
3)当有多个接地故障点时,处理完一个,再查找下一个。
4)测试时不一定要先进行故障的初步定位,如果电缆不太长(如小于1000米),可以直接定点。
