智能化在线监测技术

发布时间:2021-04-22 22:56人气:

智能变电站在线监测技术主要包括以下几个方面:感应传感器采集一次设备的故障信号,传感器真实地反应一次设备当前的运行情况是在线监测的基础;变电站内部复杂的电磁干扰环境对通信方面的研究也提出新的要求。

1. 电力变压器在线监测技术

电力变压器作为电力系统中最重要的关键设备,承担着变换电压、分配电能、转移负荷等任务。能否保障电力变压器的正常运行,不发生绝缘故障,关乎电力系统的正常运行。为保障电力系统可靠运行必须减少电力变压器的故障发生率。通过在电力变压器设备安装在线监测的传感设备,实时获取电力变压器的实时动态信息;检测软件自动检测实时数据;智能专家系统收集、存储检测的实时数据,判断故障类型,提出维护方案。
变压器在线监测系统

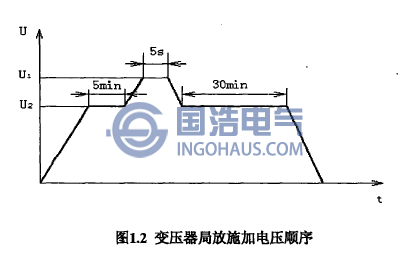

变压器局放施加电压顺序
激励计算:
a)根据变压器的电压组合选择分级开关的分级位置。分级开关位置的选择应保证中压绕组的电压在规定的范围内。
b)试验时根据被试变压器的有关参数,计算出试验电压变比。
c)根据高压侧的试验电压UH,即计算出低压绕组的激磁电压。
d)将激磁电压的计算值填入激励电压计算值表。


2. 避雷器的在线监测

变电站之中配电变压器、母线以及其他用电设备通常装设避雷装置进行防雷保护,一旦变电站中避雷设备发生故障,将会造成下列危害:若避雷设备被击穿,将会造成接地故障;未击穿的避雷设备漏电流增大,线损增加。相对电力变压器,避雷器故障多为隐形故障,检测难度较大。

目前,防雷设备的在线监测方法主要采用的是总泄漏电流的方法。防雷设备老化或潮湿,会引发阻性电流分量改变,所以全电流随增大,可以根据这一特点判断避防雷设备的运行状态。


3. GIS在线监测

GIS设备是气体绝缘封闭设备的缩写,是由变压器,断路器,隔离开关,母线,防雷设备等设备组成。这些装置被封闭在金属外壳可靠接地,内部填充SF6气体绝缘。GIS设备的完整性非常高,一旦发生故障,造成停电时间长,维护成本高,亏损严重。

在GIS设备正常运行状态下,应当定期进行在线检测巡检,谨防局部放电现象的发生,无论是尖端放电还是金属颗粒放电,均会严重影响GIS设备的安全运行。如果任由GIS内部局放继续发生,将会已发绝缘气体分解,绝缘强度迅速下降,引发设备故障,影响断路器等设备的安全运行。GIS局部放电的检测主要采用超高频法和超声波法;对超高频传感器UHF方法安装在法兰或一个故障诊断气隙的安装;超声波法直接利用超声波传感器GIS在管壁上的故障识别。


4. 高压开关柜在线监测

对于开关柜等闭合式设备,发生局部放电的类型很多,大致分为表面放电和内部放电。常用的检测方法有无电气关联的:利用超声波检测的超声波法和检测开关柜外壳脉冲接地电压的暂态对地电压法。进行在线检测时,有时可以同时检测到两种信号。一些放电,我们只能检测两种信号中的一个,所以在实际使用中,我们应以两个检测方法相互补充,可以更好地检测局部放电的条件。
