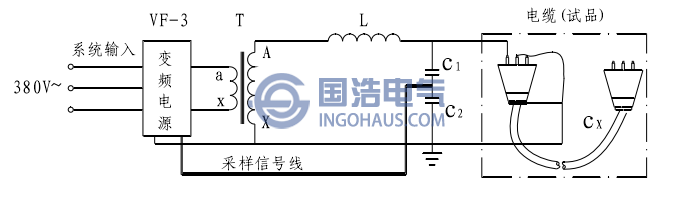

电缆交流耐压试验接线图
| 电压等级 | 110kV |
| 电缆型号 | YJLW03-Z-64/110kV |
| 电缆截面 | 1X240mm2 |
| 电缆长度 | 2960m |
（2）试验标准：交流耐压值为128kV，试验时间60min。
（3）电抗器选择：首先计算电缆理论电容量
单位长度电容：0.129uF/km；电缆的总电容：0.129 X 2.96=0. 382uF
充电电流I=UωC=128X10^3X2X3.14X50X0.382X10^-6=15.3A
由于电流大，超过电抗器的额定电流，因此选用3节电抗器并联的组合方式，L=133/3=44.33H。
（4）分压器选择：1节分压器，C=2919pF
（5）谐振电容量：2919+0.382 X 10^6=384919pF
（6）励磁变变比选择：高压绕组4并联接，输出电压5000V。
（7）谐振参数计算：

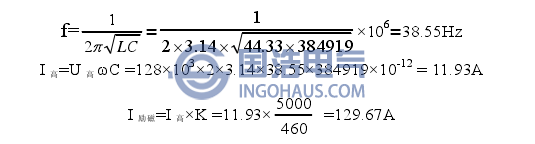

（8）试验过程：

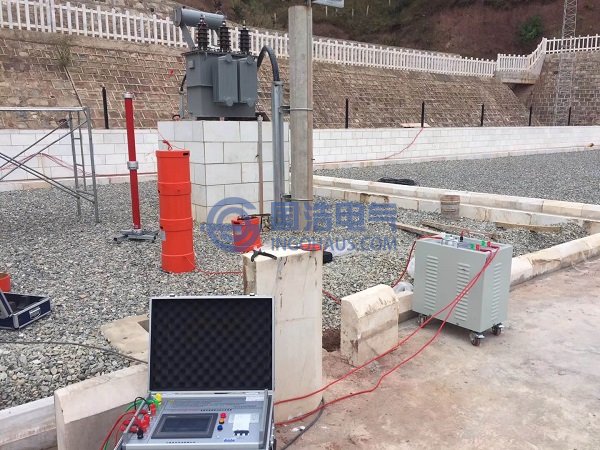

先测量A相高压引线对地的绝缘电阻，如无异常，将A相高压引线和电抗器连接。合上电源，将变频电源输出频率在39Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点；调节变频电源输出电压至128kV，持续60min后，电压降至零，断开电源，
试验结束。B相、C相试验过程同A相。
（9）试验结论：
试验过程中无击穿放电现象，交流耐压试验通过。
电缆耐压试验注意事项：
1）待试验电缆已安装到位，达到投运状态要求方能进行试验。
2）被试相芯线接高压源，被试相屏蔽层、非试相芯线及非试相屏蔽层均接地，确认无误后开始试验。
3）电缆屏蔽层过电压保护器短接，对应端电缆金属屏蔽或金属套临时接地。
4）如果电缆头与GIS直接连接，在试验时应使GIS符合运行条件且GIS内部PT，避雷器断开。
