绕组变形测试之低压脉冲分析法

发布时间:2021-06-17 18:50人气:

概述

低压脉冲法(Low Voltage Impulse)简称为LVI法。

LVI法是将一比较稳定的低压脉冲电压信号施加于被试变压器的一端,同时记录该端和其它端上的电压波形,则响应信号在变压器绕组变形前后的变化反映出绕组变形的信息。

1966年,波兰的Lech和Tyminski提出了低压脉冲(LVI)法确定变压器是否通过了短路实验。关于LVI法在实用中可能遇到的问题及其可能解决的方法,E.J.Rogers,A.Drobiahevakiy等人分别在1972年,1993年作了一定的研究。

这种方法的主要用途是确定变压器是否通过短路实验,现在已经被列入IEC和IEEE电力变压器短路实验导则和测试标准。当时由于受电子技术、计算机技术的限制,这一方法的进一步发展受到了限制。进入80年代以来,由于数字测量技术、计算机技术的大规模使用,为这一方法带来了活力。国外像俄罗斯、荷兰等国在这方面都作了若干有益的工作。

对于低压脉冲法,我国尚没有开展过这方面的研究工作。随着电子技术领域的日新月异,数据采集技术及数字信号处理技术的发展,很有必要在新的技术条件下对这种方法进行研究和探索。将新技术引入到低压脉冲法诊断变压器绕组变形的领域中,组建低压脉冲法变压器绕组变形测试系统,开展利用这种方法进行绕组变形测试的理论和实验研究是非常必要的。


诊断原理

根据电工理论,一个无源、线性、单端输入、单端输出网络特性,可以用传递函数H(jw)或h(t)阴来描述。当频率超过1kHz时,变压器的铁心基本上不起作用,可以认为变压器是一个由线性电阻、电感、电容阻成的网络,如图所示。

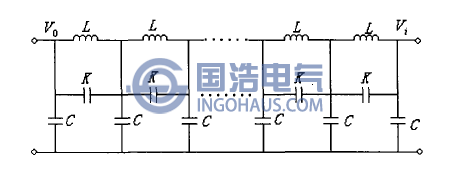

单相变压器的简化等效电路
单相变压器的简化等效电路
图中,L为单位长度的电感;K为单位长度的电容;C为单位长度的对地电容。

从图可以看出,变压器的等效电路实际上是一无源线性、单端输入、单端输出的网络。当变压器发生了饼间相对位移等变形情况时,变压器绕组等效电路中的单位长度内分布参数L、K、C将发生改变,随着网络参数的改变,其频响特性也随之改变。从中可以看出:变压器绕组变形是通过比较变压器绕组的频响特性来诊断的。

在被试变压器的一端施加比较稳定的低压脉冲电压信号,并且同时记录该端和其它端点上的电压波形。当变压器绕组发生变形时,响应的波形就会发生变化,这样就可以对变压器的绕组状态进行判断。
