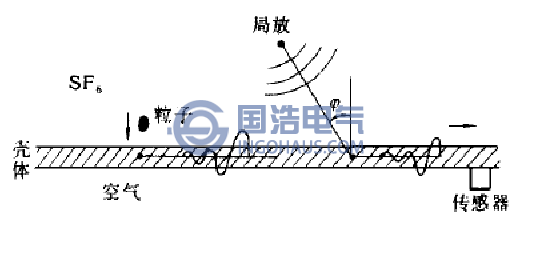

以跳动粒子和局部放电作为两个声波发射源。这一声信号有很宽的频带，且可达几百千赫。从GIS内部的声源和到外部声传感器的路径见图所示。从图中可以看到，对于两个声源的传播路径有很大的区别。从粒子发出的声信号直接到达金属壳，然后通过金属到达传感器。另一方面，放电产生的声信号，同样也是在到达传感器之前通过SF6气体和金属壳体。由传感器测得的声信号幅值和形状，不但是发射源的函数，而且与路径有很大关系。所以，对于传播中的声波形状特征要根据当时的GIS结构特征而定，尤其用超声定位，就更应考虑声的传播路径。
声的传播路径
