  • GHR5420单相20A直流电阻测试仪
  • GHR5420单相20A直流电阻测试仪

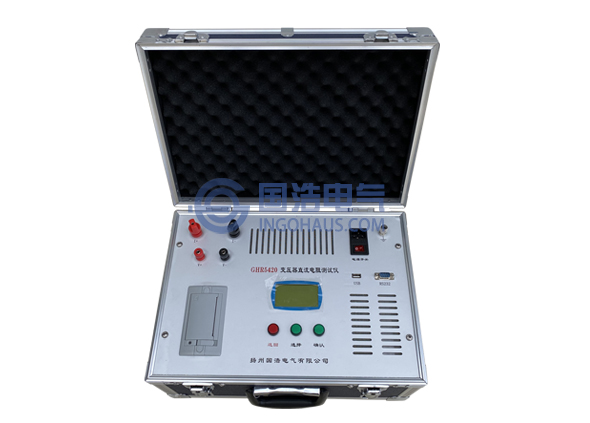

GHR5420单相20A直流电阻测试仪
仪器采用全新电源技术,具有体积小、重量轻、输出电流大、完善的反电势保护等特点。整机由32位处理器控制,自动完成自检、数据处理、打印等功能,具有自动放电和放电指示功能。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介

产品概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了GHR5420变压器直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、完善的反电势保护等特点。整机由32位处理器控制,自动完成自检、数据处理、显示、打印等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

性能特点

1. 仪器最大输出20A电流,测量范围宽,并带有消磁功能,操作简便
2. 仪器具有完善的反电势保护功能,音响放电报警,放电指示清晰,减少误操作
3. 仪器装有打印机,可随时打印测试数据
4. 仪器具有实时时钟,并可连同测试记录一起保存、打印,方便用户保存、查阅
5. 仪器内部可以永久存储测试数据200条(可扩展),还可以使用优盘存储数据方便用户导入电脑处理
6. 仪器具有适用温度宽,精度高,防震,抗干扰,体积小,重量轻,携带方便等特点

技术参数

1. 测试电流:0.2A、1A、5A、10A、20A五档
    测试范围:0.2A     10Ω~100Ω
                     1A        100mΩ~20Ω
                     5A        10mΩ~4Ω
                     10A      1mΩ~2Ω
                     20A      500uΩ~1Ω
2. 准确度:±(读数×0.2%+2字)
3. 最高分辨率:0.1μΩ
4. 工作温度:-5~40℃;环境湿度:≤90%RH,无结露
5. 工作电源:AC220V±10%,50HZ±1HZ
6. 体积:410mm×290mm×220mm(长*宽*高)
7. 重量:7Kg(不包括测试线)

注意事项

1. 在测无载调压变压器倒分接前一定要复位,放电结束后,报警声停止,方可切换分接点。
2. 在拆线前,一定要等放电结束后,报警声停止,再进行拆线。
3. 如果测试线没接好,仪器会自动提示“电源开路”。这时须检查线路是否有错误或没接牢固,然后按复位键重新测量。
4. 助磁法三条线的短接点在放电完毕后拆线时,可能有剩余电流,拆除时可能会打火放电,此属正常现象。

标准配置

直流电阻测试仪主机 一台
测试线(10m) 2条(红、黑)
三芯电源线 一条
接地线(3.5m) 一条
保险管(5A) 三支
打印纸 二卷
测试报告 一份
装箱单 一张
使用说明书 一本
合格证/保修卡 一张

注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
