GHR6440三通道变压器直流电阻测试仪
GHR6440变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备,测试速度快,准确度高,抗干扰。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。
联系我们
服务热线:
0514-82881249/0514-80892272
移动电话:
18605209713/18118280387
技术服务:13805255476
传真:0514-80892271
E-mail:igohaus@foxmail.com
地址:扬州市宝应县柳堡工业园区
双宝路1号


产品简介

产品概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了GHR6440三相变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。

性能特点

1. 一次将高、低压电流电位测试线全部接到变压器上,测试过程中不用再倒测试线。
2. 对于星型接法的绕组测试,仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻,节省测试时间。
3. 三相五柱低压内部角接的变压器低压测试时,仪器内部采用自动助磁的方法,比直接用大电流测试速度快。
4. 显示、打印变压器的高中低压绕组的全部测试数据,并自动计算出三相不平衡度,还可以打印折算到额定温度下的阻值。
5. 三相测试时先测试A0的数据,再三相同时测试,解决了三相同时测试中性点引出线电阻不能测试的问题,测试数据更接近单相测试值。
6. 具有完善的反电势保护功能。
7. 仪器内部可以永久存储测试数据200条(可扩展),还可以使用优盘存储数据方便用户导入电脑处理。
8. 仪器具有适用温度宽,精度高,防震,抗干扰,携带方便等特点。

技术参数

1. 测试电流:
    三相测试:20A+20A、10A+10A、5A+5A、1A+1A
    单相测试:40A、20A、10A、5A、1A、0.2A
2. 测试范围:
           单相:40A     100.0uΩ~0.5Ω       20A       500.0uΩ ~1Ω
                     10A      1mΩ~2Ω                5A         10mΩ~4Ω
                     1A        100mΩ~20Ω          0.2A      1Ω~100Ω
           三相:20A+20A        200uΩ~0.3Ω        10A+10A       500uΩ~0.6Ω
                      5A+5A           10mΩ~1.5Ω          1A+1A           100mΩ ~7Ω
3. 最高分辨率:0.1uΩ
4. 准确度:±(读数×0.2%+2字)
5. 外型尺寸:430mm×320mm×230mm
6. 重量:12kg(不包括测试线)
7. 环境温度:-10℃~50℃
8. 环境湿度:≤ 85%RH
9. 工作电源:AC220V±10% ;(50±1)Hz

注意事项

仪器有反电动势保护功能,但在使用过程中仍需按以下逐条操作,以确保试验人员及仪器的安全。
1、在无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。
2、在测试过程中不允许拆除测试线。
3、在高压端子测试过程中,变压器中压和低压端必须开路。

标准配置

直流电阻测试仪主机 一台
测试线(15m) 四条(黄绿红黑)
测试线(10m) 四条(黄绿红黑)
三芯电源线 一条
接地线 一条
保险管(8A) 三支
打印纸 二卷
测试报告 一份
装箱单 一张
使用说明书 一本
合格证/保修卡 一张

产品实拍

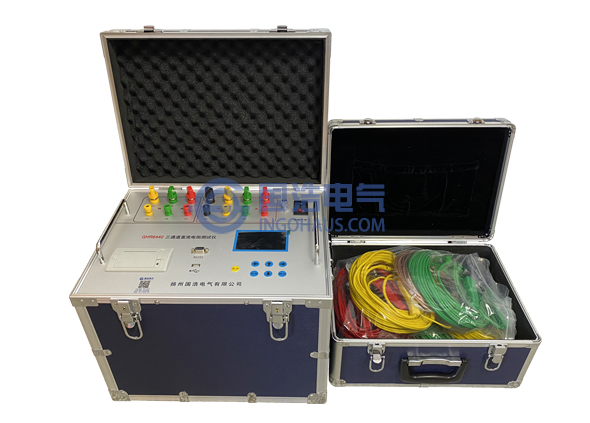

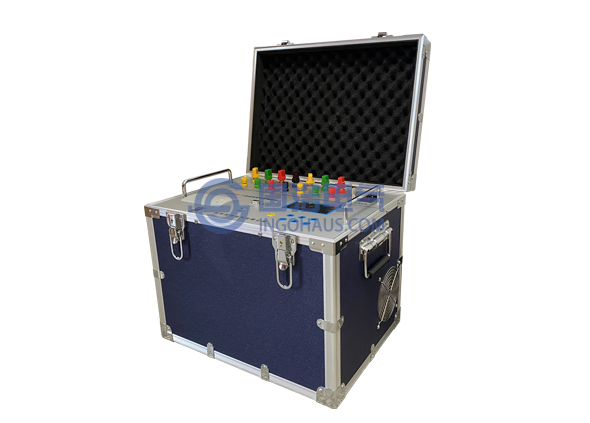

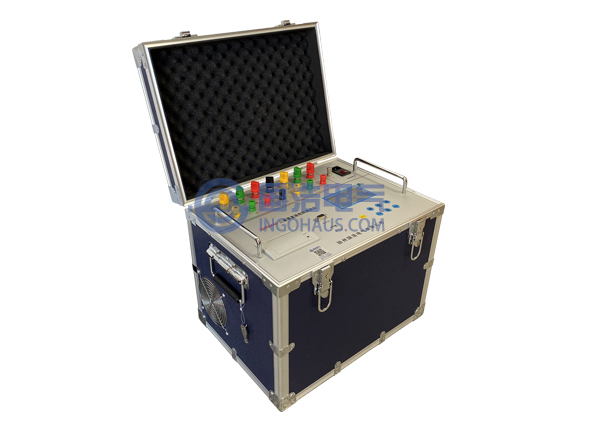

GHR6440三通道变压器直流电阻测试仪实拍

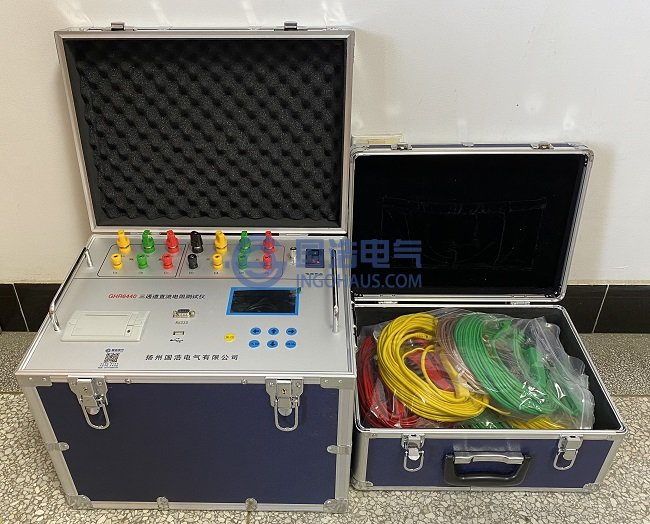

GHR6440三通道变压器直流电阻测试仪实拍
注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认TEL:0514-82881249
