超声波局部放电巡检仪基本操作

发布时间:2020-04-07 10:07人气:

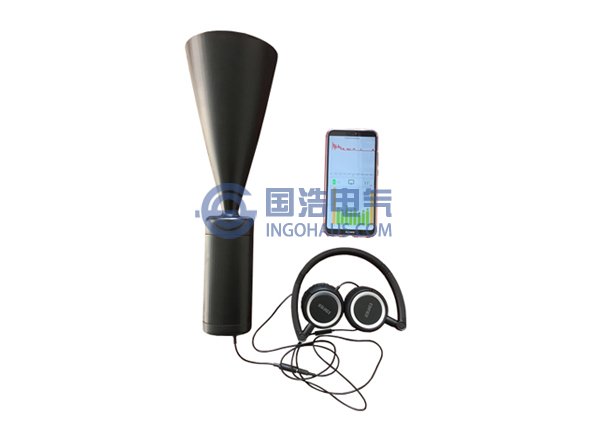

超声波局部放电巡检仪
超声波局部放电巡检仪
本文以我司自主研发制造的GHPD-011超声波局部放电巡检仪为例,为大家介绍下仪器的软件,系统设置,数据存储等。

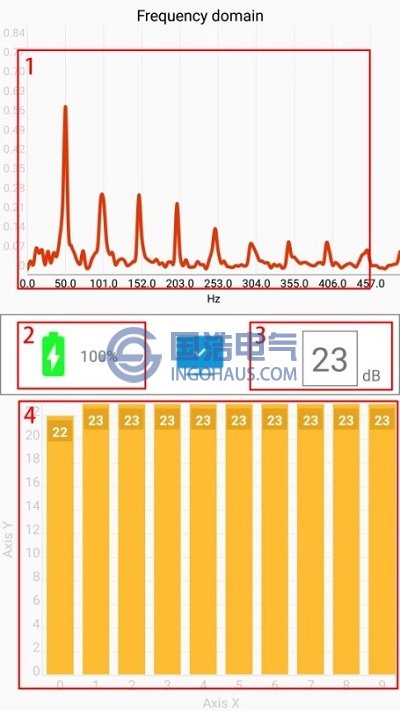

1. 软件主界面

软件主界面
软件主界面
图片中各部分显示介绍为:
1. 局部放电超声数据频率图谱。显示超声信号的频域数据,可直观的查看到50Hz、60Hz(国外)相关性,与非局放信号产生明显差异。
2. 电池电量。设备剩余电池电量。
3. 当前测量值。当前测量超声信号幅值。
4. 局部放电测量值柱状统计图。历史超声信号幅值柱状统计图。


2. 系统设置

2.1系统功能介绍
    检测设备通过蓝牙(4.0)连接到无线显示器(手机),使用时首先需要打开手机蓝牙,然后打开软件,即可开始连接查看检测数据。同时通过APP可以调节设备音量以及激光指示等功能。

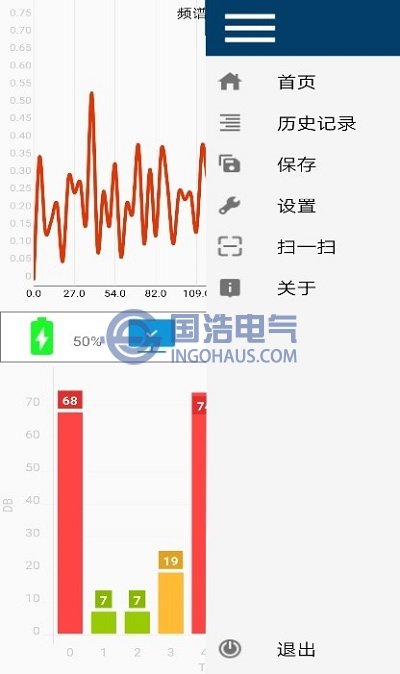

    从屏幕右侧向左侧滑动呼出如图所示设置菜单。
设置菜单
 设置菜单
2.2 APP安装
    配套APP AE Tracer默认安装在配套手机中。若用户未选配配套手机可自带安卓8.0以上系统手机,但不保证兼容性。

2.3开关机
    按下开机按钮,待按钮上的绿色指示灯开始闪烁表示设备开始运行。正常运行时绿色指示灯慢闪,当电池电量不足时绿色指示灯快闪。

2.4手机匹配
    超声波局部放电巡检仪主机开机后蓝牙自动启动,打开APP后自动搜索设备并连接设备。开机后蓝色灯快闪表示蓝牙已启动,蓝色灯慢闪表示蓝牙已连接。

2.5音量调节
    进入软件界面后按下手机音量加减按钮即可调节设备音量。

2.6 增益设置
    进入设置菜单打开“设置”选项,包含了DSP增益设置和增益调节选项。
    DSP增益用于调节耳机音频输出灵敏度,当测量距离较远时可以提高DSP增益。
增益调节用于设置测量量程,包含了40DB,60DB,80DB三个档位;80DB增益对应测量范围为-7 – 40DB;60DB增益对应测量范围-7 – 60DB;40DB增益对应测量范围为-7 – 78DB。当测量信号较小时使用高增益,测量信号较大时使用低增益。使用过程中显示屏幕会提示用户切换到合适的量程。

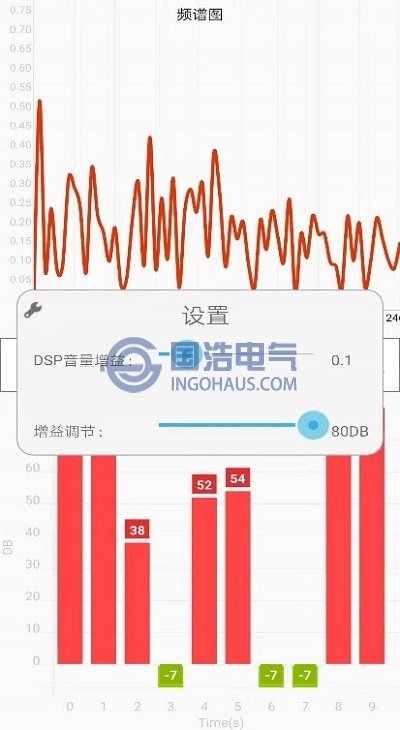

增益设置界面
增益设置界面


3. 数据存储及查询

手机APP内实时显示局放测试的相关数据,使用数量记录功能可将当前数据保存至手机;同时可使用手机拍照功能将测试对象拍下保存至相册。
从设置菜单进入保存界面,点击开始录制可以记录10s测量数据并保存到文件,文件保存目录为设备储存根目录下AE_Tracer文件夹;点击拍照可以拍摄测量环境,并和测量数据绑定保存;同时还记录了测量时间和测量GPS坐标。
从设置菜单进入历史记录界面,可以查看历史测量数据。
数据保存界面
数据保存界面
