超声波局部放电巡检仪使用及数据分析

发布时间:2020-04-07 10:08人气:

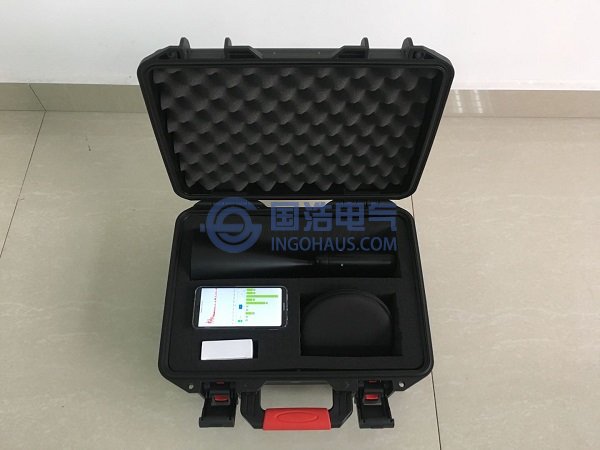

GHPD-011超声波局部放电巡检仪
GHPD-011超声波局部放电巡检仪
本文以我司自主研发制造的GHPD-011超声波局部放电巡检仪为例,结合我们大量的实际案例和经验,给大家讲解下如何使用仪器以及判读仪器检测出的数据,从而对检测对象的局放状态做出准确的判断。

仪器使用方法

1. 背景噪声检测
将仪器指向开放空间,尽量远离测试目标以及其他可能产生超声干扰的带电设备,多个方向多次测量并记录下数值,取多次测试的平均值为背景噪声值。

2. 目标检测
打开超声波局部放电巡检仪主机并且与手机匹配,设备主机发射激光,将激光对准需检测的目标对象,通过耳机听取是否有放电声音以及APP内查看局放测量相关数据。


检测结果分析判断

(1) 高背景读数,即检测外部杂乱信号干扰时,仪器的超声波读数大于30dB,这时干扰可能会掩盖目标对象放电,因此需采取人为寻找或仪器分析等措施寻找干扰源,消除或减去干扰源影响后再进行检测。若现场暂时无法确定干扰源,需把此类目标归类到环境干扰较大的目标设备,采取以时间为变量的纵向检测策略,多时间段测量,再进行分析。

(2) 当仪器的显示数值减去环境背景值小于10dB时,基本可判断此目标对象无明显放电现象,即运行良好。

(3) 当仪器显示数值减去环境背景值大于10dB小于20dB时,可判断此目标对象有轻微放电现象。

(4) 当仪器显示数值减去环境背景值大于20dB小于30dB时,可判断此目标对象有中度放电现象。

(5) 当仪器显示数值减去环境背景值大于30dB时,可判断此开关柜有严重放电现象,此时需进行密切监控,应尽快安排停电计划,进行停电检修。
