10kV高压开关柜母线对地绝缘不良检测

发布时间:2020-07-30 09:19人气:

(1)案例经过

某电力公司下属某220kV变电站中的10kV开关柜巡检检测时,发现异常信号,背景值较低的情况下,数据幅值达到14dB,5月进行了跟踪测量,数据增长至19dB,如表所示,且在3×24TV柜后部两块面板的中间缝隙处能听到“兹兹”的放电声。停电后检查发现开关柜存在受潮现象,且母线在套管内偏心,导致母线与套管内壁空气间隙过小产生放电,处理后恢复正常。

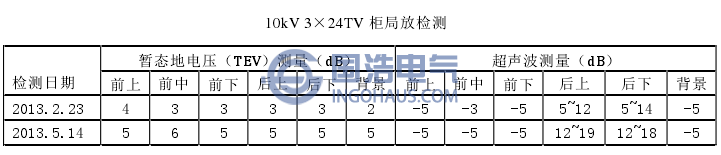

开关柜局部放电数据
开关柜局部放电数据


(2)检测分析方法

根据相关技术规定,当开关柜超声局放的检测数值超过15dB时,判为缺陷状态。且复测发现数据有上升趋势,为保证设备安全,对3×24进行了停电处理。停电后,外观检查发现PT触头积灰、有放电痕迹且绝缘橡胶有轻微受潮,如下图所示。

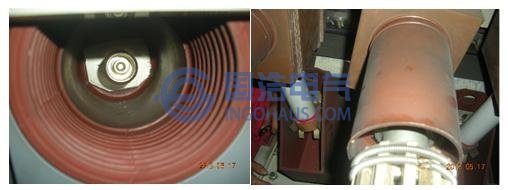

PT触头积灰,有放电痕迹且绝缘橡胶有轻微受潮
PT触头积灰,有放电痕迹且绝缘橡胶有轻微受潮
因带电检测发现疑似缺陷在柜体后部,根据设备结构,怀疑是母线对地绝缘不良,先对母线进行绝缘及耐压试验。

1)第一次绝缘、耐压测试(未作处理):
绝缘:三相绝缘良好,均达到1G欧姆以上。
耐压:三相加压至20kV时,母线接头均有几处出现暗蓝色放电集中区域,如下图所示。

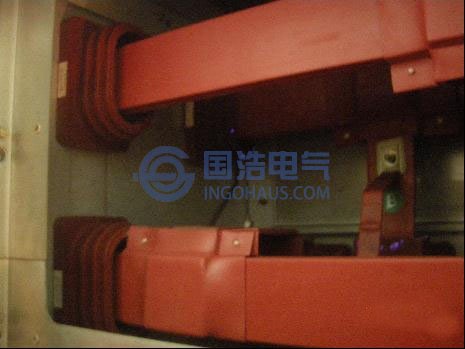

开关柜后上部左侧
开关柜后上部左侧
2)绝缘消缺处理:
根据耐压试验确定的区域,一次检修班采用了酒精涂擦、电吹风除潮等方式处理。

3)第二次耐压测试:
A、B相逐渐升压至33kV,未出现放电集中局域,也未出现明显间隙性固体间放电声。C相加压至5.8kV(运行相电压)时,仪器在柜门边框附近测试超声仍然超标(幅值为12dB),人耳也可听到间隙性放电声。一次检修班成员在相邻柜门顶处向下观察,可发现C相母线穿墙固体套管(3×14间隔后部上下端间隔离挡板处)有间隔放电,检查后分析为因母线在套管内偏心,导致母线与套管内壁空气间隙过小产生放电。

4)再次检修处理:
降压后,检修人员将母线调至紧靠套管内壁,并清洁表面的污垢。再次耐压,在相电压未听见放电声,仪器也未测出超声异常,随后1分钟33kV耐压顺利通过,将拆除熔断器的PT推入,加至相电压,也未听见间隙放电声,缺陷消除。


(3)经验总结

1)开关柜的两种局放检测技术对开关柜不同缺陷类型检测灵敏度存在差异,所以在检测开关柜进行局放的过程中,上述两种检测手段有机结合。
2)超声超标往往与设备表面放电关系较大,暂态地电位往往与设备固体绝缘内部放电有关。
3)耐压过程中进行超声波局放检测能够有效发现开关柜绝缘薄弱点,提高开关柜检修针对性,同时考核检修质量。
4)10kV高压室应保证足够的干燥度,确保空调、抽湿机、加热器正常稳定运行,这次TV柜的母线部分集中区域放电集灰、受潮有一定关系。
5)应加强对开关柜套管的安装工艺验收,需、加强开关柜运行环境治理,减少受潮和凝露现象。
