局放超声波-暂态地电压联合检测法的缺陷

发布时间:2020-07-30 09:44人气:

(1)案例经过

2020年4月,某电力公司对所辖变电站进行了带电巡检工作。其中,在对110kV某变电站10kV高压室内18号柜与10kV七乡线某开关柜间隔进行超声局放检测时,发现后部右下侧缝隙处超声局放信号明显。经复测证明存在局部放电。停电检查发现该柜内避雷器表面污秽较严重,随后对避雷器本体做了清洁处理,试验合格后,投运,恢复正常。

(2)检测方法分析

1)超声局部放电检测分析
开关柜使用超声波局放检测仪进行测验,测验结果见下表。


开关柜名称 相位 有无异音 备注(异音地点、频率、dB值)
开关柜后柜右下侧 —— 初测:40kHz:18dB
开关柜后柜右下侧 —— 复测:40kHz:19dB

通过表可以得出,标准缺陷注意值(15dB)远小于超声波局放检测仪获得的超声幅值。

2)暂态地电位检测分析
用TEV检测仪测试开关柜,测试数据如下:
初测:10kV七乡线开关柜后柜右下侧:5dB(相对金属差值)
复测:10kV七乡线开关柜后柜右下侧:5dB(相对金属差值)

通过上述测试结果可知,规程规定的缺陷注意值(20dB)大于通过使用TEV局放检测仪检测得到的信号幅值。

3)综合分析
根据开关柜局部放电测试仪对开关柜后柜右下侧位置进行局部放电检测的数据结果显示,初步判定柜内存在放电缺陷。


(3)处理措施

检修公司检查至110kV察县变10kV七乡线某开关柜处,开柜后发现位于后柜下部的避雷器表面污秽较严重,且避雷器上部表面残存少量的电晕放电所导致的放电产物(如下图所示),因此进一步判断该避雷器有局部放电,建议清洁后进行避雷器绝缘相关试验并依据试验结果及时处理。

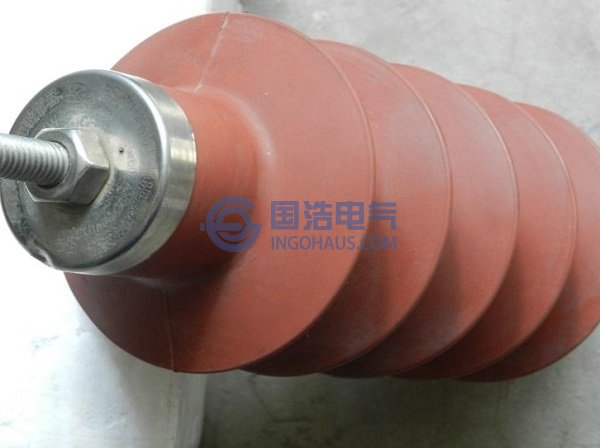

清扫前绝缘子表面情况
清扫前绝缘子表面情况

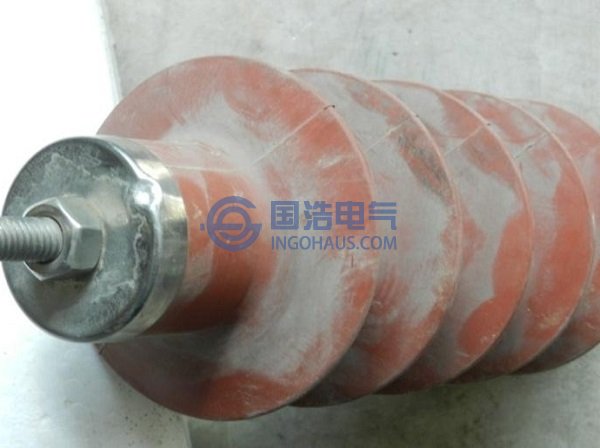

清扫后绝缘子表面情况
清扫后绝缘子表面情况

(4)经验总结

1)在检测开关柜局部放电活动时,如果在某时刻没有放电显示,并不表明高压设备不存在局部放电,电力设备的局部放电活动可能处在间歇期,并且绝缘体的绝缘劣化也不仅仅是由于局部放电所致。在无法确定哪一相有放电现象时,可以采取横向比较的方法,来确定局部放电的位置。如果在运行中的设备上发现了值得引起注意的局部放电活动,应及时上报。

2)超声局部放电的两种测量模式其各自的优势与劣势如下:

非接触模式:假若被测区域内有较多的干扰信号,不断降低灵敏度直到能够判定最大干扰源来向。由于外界环境产生的干扰声音,进行测量时必须全神贯注,以隔离干扰噪声。尽可能的将超声传感器移到被测试的区域,不断调节设备灵敏度以判定声音的来向,并观测设备显示面板的最高dB值,在某一位置出得出最高dB值的点可能就是声源。降低设备灵敏度,不断变换其位置靠近声源,若仪器远离声源,则设备面板上显示的超声波信号消失。另外,可以通过将橡胶探头罩在超声扫描探头上以隔离干扰噪声。

接触模式:假若被测区域内有较多的干扰信号,不断降低灵敏度可以决定表面最大声音。由于外界环境产生的干扰声音,进行测量时必须全神贯注,以隔离干扰噪声。尽可能的将超声传感器移到被测试的区域,不断调节设备灵敏度以判定声音的来向,并观测设备显示面板的最高dB值,在某一位置出得出最高dB值的点可能就是声源。另外,可以通过将橡胶探头罩在超声扫描探头上以隔离干扰噪声。

3)测量电力设备的暂态对地电压(TEV),是一种相对的技术,从某种设备上获得的测量结果,必须与在其它同类型的产品上获得的测量结果相比较,TEV是用来显示电力设备内部的局部放电活动的存在及程度,TEV的测量结果用来决定是否需对设备采取相应的措施。
