绕组变形测试之阻抗分析法

发布时间:2021-06-18 08:28人气:

概述

阻抗分析法是通过在工频电压下测量变压器绕组的短路阻抗或漏抗,来反映绕组变形和移位及匝间开路和短路等缺陷。

变压器的漏抗实质上是散布在变压器绕组与绕组之间,绕组内部及绕组与油箱之间的漏磁通形成的感应磁势的反映,因此漏磁磁路的变化比较灵敏;短路阻抗则是漏抗和绕组电阻的平方和开方。由于一般大型变压器绕组电阻比漏抗要小很多,因此阻抗可以反映漏抗的变化,而且测量阻抗比测量漏抗更容易实现。


测试系统

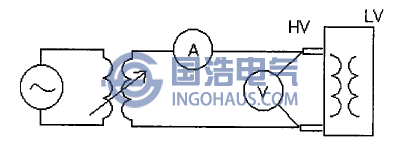

实际测试中,一般在低电压下实施阻抗测量,施加的电压根据变压器容量的大小一般取几百伏,为避开铁心非线性的影响,所加电流应>2A。以双绕组变压器为例,被测变压器低压侧短路,高压侧施压,测量接线如图所示。
阻抗分析法测量接线示意图
阻抗分析法测量接线示意图
变压器短路阻抗及其电感分量与绕组几何尺寸及相对位置有关,通过在线检测变压器阻抗的变化即可分析绕组状况。变压器短路阻抗由绕组结构决定,绕组变形是否及变形大小可由短路阻抗值变化大小来判断。

阻抗分析法实施简单,有标准可循,仍不失为一种普测和互补的手段,尤其对量大面广的中低压等级的变压器而言。


扬州国浩电气有限公司专业制造变压器绕组变形测试仪,如有需求欢迎垂询!TEL:0514-82881249
