超声波在变压器绕组变形诊断中的应用

发布时间:2021-06-18 08:51人气:

超声波在两种不同声阻抗的媒质中传播,从一种媒质进入另一种媒质时,由于两种媒质的声阻抗相异,则在两种媒质的界面会发生反射,变压器绕组变形超声波检测正是基于这一原理实现的。

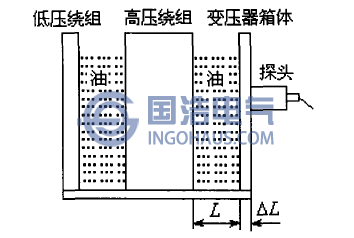

如图所示,将超声探头置于变压器油箱外表面,超声探头在高压电脉冲激励下,发射脉冲超声波,超声波穿透变压器箱体钢板进入变压器油中传播,在油与绕组界面,由于声阻抗相异而产生反射波,反射回的超声波为超声探头接收并被转换成电脉冲信号。显然,若能测出超声波在箱体表面与绕组之间的传播时间(反射波与反射波之间的时间),根据超声波在油中的传播速度(超声波在媒质中的传播速度为己知量),即可计算出箱体表面距绕组表面的距离。

基本原理示意图
基本原理示意图
设超声波在变压器油中的传播速度为C(已知量),超声波在箱体表面与绕组表面之间传播往返所需的时间为t,则有
                        L=1/2Ct
式中,L为超声波探头至绕组表面的距离。若能测出超声波在箱体表面与绕组表面往返的传播时间亡,根据上式,即可以计算出超声探头至绕组之间的距离。

如果考虑变压器箱体钢板的厚度,则上式可以改写为
                        L=1/2Ct+ΔL
式中,ΔL为变压器箱体的钢板厚度。

利用超声波技术检测电力变压器绕组变形是一种新的尝试,采用这种方法,克服电气实验法和频谱法存在的一些问题。检测过程不受电磁干扰,直接用图形描述绕组形状,直观反映绕组变形部位和程度,可在变压器运行状态下进行测量,为电力变压器绕组变形提供一种新的检测手段。但是存在一些技术问题待进一步解决,即如何克服油温的变化,高压绕组油道宽度不同及其它因素对测量精度的影响。


扬州国浩电气有限公司专业制造变压器绕组变形测试仪,如有需求欢迎垂询!TEL:0514-82881249
